XWN

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба NPT
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

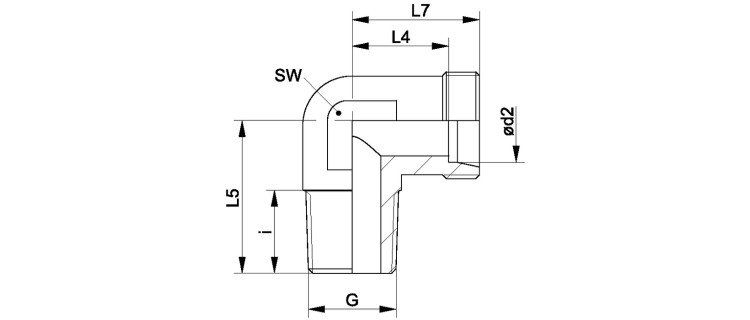

Ввертное резьбовое соединение, угол 90°

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck G i
mm
L4
mm
L5
mm
L7
mm
SW
mm
XWN 04 LL LL 4 PN 100 1/8" -27 NPT 8.0 11.0 17 15.0 9
XWN 05 LL LL 5 PN 100 1/8" -27 NPT 8.0 11.0 17 15.0 9
XWN 06 LL LL 6 PN 100 1/8" -27 NPT 8.0 9.5 17 15.0 9
XWN 08 LL LL 8 PN 100 1/8" -27 NPT 10.0 11.5 20 17.0 12
XWN NW 04 HL L 6 PN 315 1/8" -27 NPT 10.0 12.0 20 19.0 12
XWN NW 04 HL 1/4 L 6 PN 315 1/4" -18 NPT 12.0 14.0 26 21.0 12
XWN NW 04 HL 1/2 L 6 PN 315 1/2" -14 NPT 17.0 23.0 34 30.0 19
XWN NW 06 HL L 8 PN 315 1/4" -18 NPT 12.0 14.0 26 21.0 12
XWN NW 06 HL 3/8 L 8 PN 315 3/8" -18 NPT 15.2 11.5 20 18.5 12
XWN NW 06 HL 1/2 L 8 PN 315 1/2" -14 NPT 17.5 15.0 26 22.0 12
XWN NW 08 HL L 10 PN 315 1/4" -18 NPT 14.0 15.0 27 22.0 14
XWN NW 08 HL 3/8 L 10 PN 315 3/8" -18 NPT 15.2 15.0 27 22.0 14
XWN NW 10 HL L 12 PN 315 3/8" -18 NPT 12.5 17.0 28 24.0 17
XWN NW 10 HL 1/4 L 12 PN 315 1/4" -18 NPT 14.0 17.0 28 24.0 17
XWN NW 10 HL 1/2 L 12 PN 315 1/2" -14 NPT 19.0 23.0 34 30.0 19
XWN NW 13 HL L 15 PN 315 1/2" -14 NPT 18.5 21.0 34 28.0 19
XWN NW 13 HL 3/8 L 15 PN 315 3/8" -18 NPT 13.0 21.0 34 28.0 19
XWN NW 16 HL L 18 PN 315 1/2" -14 NPT 20.0 23.5 36 31.0 24
XWN NW 16 HL 3/4 L 18 PN 315 3/4" -14 NPT 18.5 23.5 40 31.0 24
XWN NW 20 HL L 22 PN 160 3/4" -14 NPT 18.5 27.5 42 35.0 27
XWN NW 25 HL L 28 PN 160 1" -11.5 NPT 24.0 30.5 48 38.0 36
XWN NW 32 HL L 35 PN 160 1.1/4" -11.5 NPT 25.5 34.5 54 45.0 41
XWN NW 40 HL L 42 PN 160 1.1/2" -11.5 NPT 26.0 40.0 61 51.0 50
XWN NW 03 HS S 6 PN 630 1/4" -18 NPT 12.0 16.0 26 23.0 12
XWN NW 04 HS S 8 PN 630 1/4" -18 NPT 15.0 17.0 27 24.0 14
XWN NW 06 HS S 10 PN 630 3/8" -18 NPT 12.0 17.5 28 25.0 17
XWN NW 08 HS S 12 PN 630 3/8" -18 NPT 12.5 21.5 28 29.0 17
XWN NW 10 HS S 14 PN 630 1/2" -14 NPT 18.0 22.0 34 30.0 19
XWN NW 13 HS S 16 PN 400 1/2" -14 NPT 19.0 24.5 36 33.0 24
XWN NW 13 HS 3/4 S 16 PN 400 3/4" -14 NPT 20.0 24.5 40 33.0 24
XWN NW 16 HS S 20 PN 400 3/4" -14 NPT 20.0 26.6 42 37.0 27
XWN NW 20 HS S 25 PN 400 1" -11.5 NPT 24.0 30.0 48 42.0 36
XWN NW 25 HS S 30 PN 400 1.1/4" -11.5 NPT 25.5 35.5 54 49.0 41
XWN NW 32 HS S 38 PN 315 1.1/2" -11.5 NPT 26.0 41.0 61 57.0 50
