WN MG
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
Угол 90°
Материал:
Латунь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба NPT
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

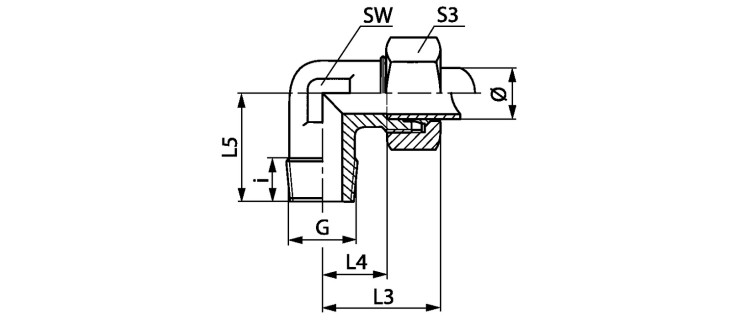

Ввертное резьбовое соединение, угол 90°
Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | G | i mm |
L3 mm |
L4 mm |
L5 mm |
SW mm |
S3 |
---|---|---|---|---|---|---|---|---|---|---|
WN 04 LL MG | LL | 4 | PN 100 | 1/8" -27 NPT | 7.0 | 21 | 11.0 | 17 | 9 | 10 |
WN 06 LL MG | LL | 6 | PN 100 | 1/8" -27 NPT | 10.0 | 21 | 9.5 | 17 | 9 | 12 |
WN 08 LL MG | LL | 8 | PN 100 | 1/8" -27 NPT | 10.0 | 21 | 9.5 | 17 | 12 | 14 |
WN NW 04 HL MG | L | 6 | PN 315 | 1/8" -27 NPT | 10.0 | 27 | 12.0 | 20 | 12 | 14 |
WN NW 04 HL 1/4 MG | L | 6 | PN 315 | 1/4" -18 NPT | 12.0 | 29 | 14.0 | 26 | 12 | 14 |
WN NW 06 HL MG | L | 8 | PN 315 | 1/4" -18 NPT | 12.0 | 29 | 14.0 | 26 | 12 | 17 |
WN NW 08 HL MG | L | 10 | PN 315 | 1/4" -18 NPT | 14.0 | 30 | 15.0 | 27 | 14 | 19 |
WN NW 10 HL MG | L | 12 | PN 315 | 3/8" -18 NPT | 12.5 | 32 | 17.0 | 28 | 17 | 22 |
WN NW 03 HS MG | S | 6 | PN 630 | 1/4" -18 NPT | 12.0 | 31 | 16.0 | 26 | 12 | 17 |
