Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
Угол 90°
Материал:
Латунь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

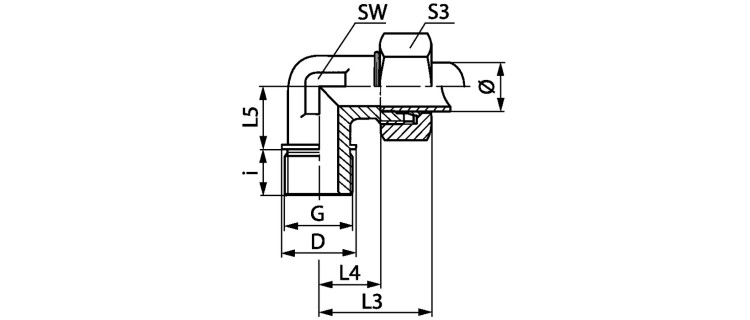

Ввертное резьбовое соединение, угол 90°
Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | G | D mm |
i mm |
L3 mm |
L4 mm |
L5 mm |
SW mm |
S3 |
---|---|---|---|---|---|---|---|---|---|---|---|
WR NW 20 HL MG | L | 22 | PN 100 | G 3/4" -14 | 32 | 16 | 44 | 27.5 | 26 | 27 | 36 |
WR NW 25 HL MG | L | 28 | PN 100 | G 1" -11 | 39 | 18 | 47 | 30.5 | 30 | 36 | 41 |
