WRK MG
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
Угол 90°
Материал:
Латунь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSPT, коническая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

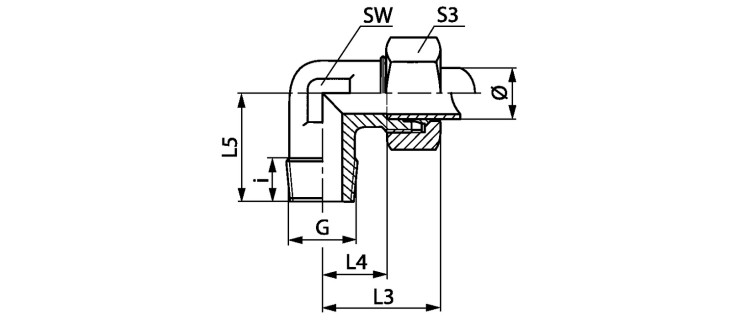

Ввертное резьбовое соединение, угол 90°
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | G | i mm |
L3 mm |
L4 mm |
L5 mm |
SW mm |
S3 |
|---|---|---|---|---|---|---|---|---|---|---|
| WR 04 LL MG | LL | 4 | PN 63 | R 1/8" K | 8 | 21 | 11.0 | 18 | 11 | 10 |
| WR 05 LL MG | LL | 5 | PN 63 | R 1/8" K | 8 | 22 | 10.0 | 17 | 11 | 12 |
| WR 06 LL MG | LL | 6 | PN 63 | R 1/8" K | 8 | 22 | 10.0 | 17 | 11 | 12 |
| WR 08 LL MG | LL | 8 | PN 63 | R 1/8" K | 8 | 23 | 11.5 | 20 | 12 | 14 |
| WR 10 LL MG | LL | 10 | PN 63 | R 1/4" K | 12 | 27 | 15.5 | 26 | 14 | 17 |
| WR 12 LL MG | LL | 12 | PN 63 | R 1/4" K | 12 | 27 | 15.0 | 27 | 17 | 19 |
| WR NW 04 HL MG | L | 6 | PN 200 | R 1/8" K | 8 | 27 | 12.0 | 20 | 12 | 14 |
| WR NW 04 HL 1/4 MG | L | 6 | PN 200 | R 1/4" K | 12 | 29 | 14.0 | 26 | 12 | 14 |
| WR NW 06 HL MG | L | 8 | PN 200 | R 1/4" K | 12 | 29 | 14.0 | 26 | 12 | 17 |
| WR NW 08 HL MG | L | 10 | PN 200 | R 1/4" K | 12 | 30 | 15.0 | 27 | 14 | 19 |
| WR NW 10 HL MG | L | 12 | PN 200 | R 3/8" K | 12 | 32 | 17.0 | 28 | 17 | 22 |
| WR NW 10 HL 1/4 MG | L | 12 | PN 200 | R 1/4" K | 12 | 32 | 17.0 | 28 | 17 | 22 |
| WR NW 10 HL 1/2 MG | L | 12 | PN 200 | R 1/2" K | 14 | 38 | 23.0 | 34 | 19 | 22 |
| WR NW 13 HL MG | L | 15 | PN 200 | R 1/2" K | 14 | 36 | 21.0 | 34 | 19 | 27 |
| WR NW 16 HL MG | L | 18 | PN 200 | R 1/2" K | 14 | 40 | 23.5 | 36 | 24 | 32 |
| WR NW 03 HS MG | S | 6 | PN 250 | R 1/4" K | 12 | 31 | 16.0 | 26 | 12 | 17 |
| WR NW 04 HS MG | S | 8 | PN 250 | R 1/4" K | 12 | 32 | 17.0 | 27 | 17 | 19 |
| WR NW 06 HS MG | S | 10 | PN 250 | R 3/8" K | 12 | 34 | 17.5 | 28 | 17 | 22 |
| WR NW 13 HS MG | S | 16 | PN 250 | R 1/2" K | 14 | 43 | 24.5 | 32 | 24 | 30 |
