XWMK
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, коническая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

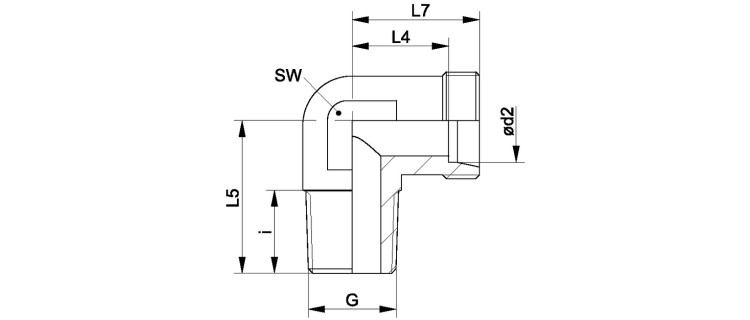

Ввертное резьбовое соединение, угол 90°
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G | i mm |
L4 mm |
L5 mm |
L7 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|---|
| XWM 04 LL | LL | 4 | PN 100 | 4 | M 8 x 1 K | 8.0 | 11.0 | 17 | 15 | 9 |
| XWM 04 LL 6 | LL | 4 | PN 100 | 4 | M 6 x 1 K | 8.0 | 11.0 | 17 | 15 | 9 |
| XWM 05 LL | LL | 5 | PN 100 | 5 | M 8 x 1 K | 8.0 | 9.5 | 17 | 15 | 9 |
| XWM 06 LL 6 | LL | 6 | PN 100 | 6 | M 6 x 1 K | 7.0 | 9.5 | 17 | 15 | 9 |
| XWM 06 LL 8 | LL | 6 | PN 100 | 6 | M 8 x 1 K | 8.0 | 9.5 | 17 | 15 | 9 |
| XWM 06 LL | LL | 6 | PN 100 | 6 | M 10 x 1 K | 9.0 | 9.5 | 17 | 15 | 9 |
| XWM 08 LL | LL | 8 | PN 100 | 8 | M 10 x 1 K | 10.0 | 11.5 | 20 | 17 | 12 |
| XWM NW 04 HL | L | 6 | PN 315 | 6 | M 10 x 1 K | 8.0 | 12.0 | 20 | 19 | 12 |
| XWM NW 04 HL 12 | L | 6 | PN 315 | 6 | M 12 x 1.5 K | 12.0 | 12.0 | 22 | 19 | 12 |
| XWM NW 06 HL | L | 8 | PN 315 | 8 | M 12 x 1.5 K | 12.0 | 14.0 | 26 | 21 | 12 |
| XWM NW 08 HL | L | 10 | PN 315 | 10 | M 14 x 1.5 K | 11.5 | 15.0 | 27 | 22 | 14 |
| XWM NW 08 HL 16 | L | 10 | PN 315 | 10 | M 16 x 1.5 K | 11.5 | 15.0 | 28 | 22 | 14 |
| XWM NW 10 HL | L | 12 | PN 315 | 12 | M 16 x 1.5 K | 11.5 | 17.0 | 28 | 24 | 17 |
| XWM NW 13 HL | L | 15 | PN 315 | 15 | M 18 x 1.5 K | 13.5 | 21.0 | 32 | 28 | 19 |
| XWM NW 16 HL | L | 18 | PN 315 | 18 | M 22 x 1.5 K | 15.0 | 23.5 | 36 | 31 | 24 |
| XWM NW 03 HS | S | 6 | PN 400 | 6 | M 12 x 1.5 K | 12.0 | 16.0 | 26 | 23 | 12 |
| XWM NW 04 HS | S | 8 | PN 400 | 8 | M 14 x 1.5 K | 12.0 | 17.0 | 27 | 24 | 14 |
| XWM NW 06 HS | S | 10 | PN 400 | 10 | M 16 x 1.5 K | 12.0 | 17.5 | 28 | 25 | 17 |
| XWM NW 08 HS | S | 12 | PN 400 | 12 | M 18 x 1.5 K | 12.0 | 21.5 | 28 | 29 | 17 |
| XWM NW 10 HS | S | 14 | PN 400 | 14 | M 20 x 1.5 K | 14.0 | 22.0 | 32 | 30 | 19 |
| XWM NW 13 HS | S | 16 | PN 400 | 16 | M 22 x 1.5 K | 14.0 | 24.5 | 32 | 33 | 24 |
