Sirius

XWM

Норма:

DIN 2353,ISO 8434-1

Комплект поставки:

Штуцер (без накидной гайки и режущего кольца)

Конструкция:

Угол 90°

Материал:

Сталь

Модель:

Ввертное резьбовое соединение

Соединение 1:

Метрическая наружная резьба, цилиндрическая

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Форма B

Форма уплотнения 2:

Внутренний конус 24°

Защита поверхности:

Гальваническое покрытие

И наши менеджеры свяжутся с Вами в ближайшее время!

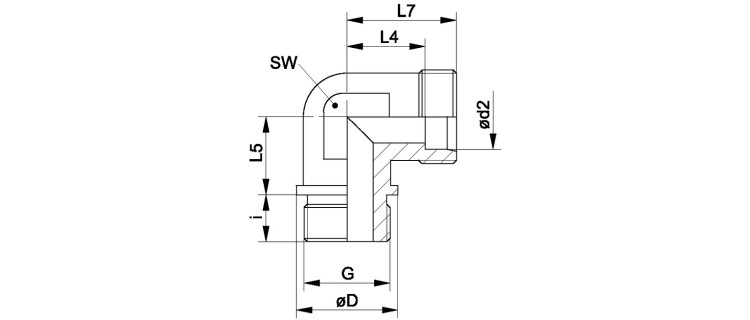

Ввертное резьбовое соединение, угол 90°

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	Ø d2 mm	G	D mm	i mm	L4 mm	L5 mm	L7 mm	SW mm
XWM NW 20 HL	L	22	PN 160	22	M 26 x 1,5	31	16	27.5	26	35	27
XWM NW 25 HL	L	28	PN 160	28	M 33 x 2	39	18	30.5	30	38	36
XWM NW 32 HL	L	35	PN 160	35	M 42 x 2	49	20	34.5	34	45	41
XWM NW 40 HL	L	42	PN 160	42	M 48 x 2	55	22	40.0	39	51	50
XWM NW 16 HS	S	20	PN 400	20	M 27 x 2	32	16	26.5	26	37	27
XWM NW 20 HS	S	25	PN 250	25	M 33 x 2	39	18	30.0	30	42	36
XWM NW 25 HS	S	30	PN 160	30	M 42 x 2	49	20	35.5	34	49	41
XWM NW 32 HS	S	38	PN 160	38	M 48 x 2	55	22	41.0	39	57	50
