XW VA
Норма:
DIN 3905
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Угол 90°
Материал:
нержавеющая сталь
Модель:
Резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

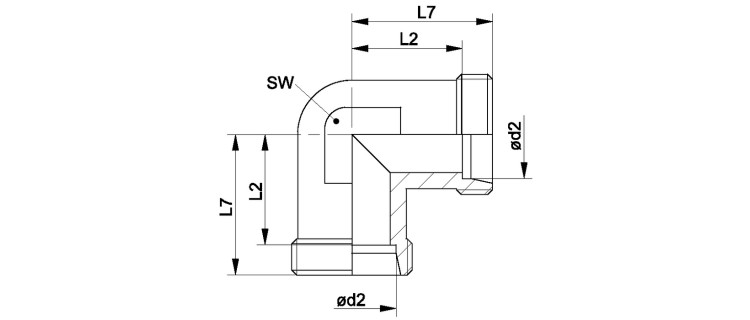

Резьбовое соединение, угол 90°
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | L2 mm |
L7 mm |
SW mm |
|---|---|---|---|---|---|---|
| XW 04 LL VA | LL | 4 | PN 100 | 11.0 | 15 | 9 |
| XW 06 LL VA | LL | 6 | PN 100 | 9.5 | 15 | 9 |
| XW 08 LL VA | LL | 8 | PN 100 | 11.5 | 17 | 12 |
| XW NW 04 HL VA | L | 6 | PN 315 | 12.0 | 19 | 12 |
| XW NW 06 HL VA | L | 8 | PN 315 | 14.0 | 21 | 12 |
| XW NW 08 HL VA | L | 10 | PN 315 | 15.0 | 22 | 14 |
| XW NW 10 HL VA | L | 12 | PN 315 | 17.0 | 24 | 17 |
| XW NW 13 HL VA | L | 15 | PN 315 | 21.0 | 28 | 19 |
| XW NW 16 HL VA | L | 18 | PN 315 | 23.5 | 31 | 24 |
| XW NW 20 HL VA | L | 22 | PN 160 | 27.5 | 35 | 27 |
| XW NW 25 HL VA | L | 28 | PN 160 | 30.5 | 38 | 36 |
| XW NW 32 HL VA | L | 35 | PN 160 | 34.5 | 45 | 41 |
| XW NW 40 HL VA | L | 42 | PN 160 | 40.0 | 51 | 50 |
| XW NW 03 HS VA | S | 6 | PN 630 | 16.0 | 23 | 12 |
| XW NW 04 HS VA | S | 8 | PN 630 | 17.0 | 24 | 14 |
| XW NW 06 HS VA | S | 10 | PN 630 | 17.5 | 25 | 17 |
| XW NW 08 HS VA | S | 12 | PN 630 | 21.5 | 29 | 17 |
| XW NW 10 HS VA | S | 14 | PN 630 | 22.0 | 30 | 19 |
| XW NW 13 HS VA | S | 16 | PN 400 | 24.5 | 33 | 24 |
| XW NW 16 HS VA | S | 20 | PN 400 | 26.5 | 37 | 27 |
| XW NW 20 HS VA | S | 25 | PN 400 | 30.0 | 42 | 36 |
| XW NW 25 HS VA | S | 30 | PN 400 | 35.5 | 49 | 41 |
| XW NW 32 HS VA | S | 38 | PN 315 | 41.0 | 57 | 50 |
