XW

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

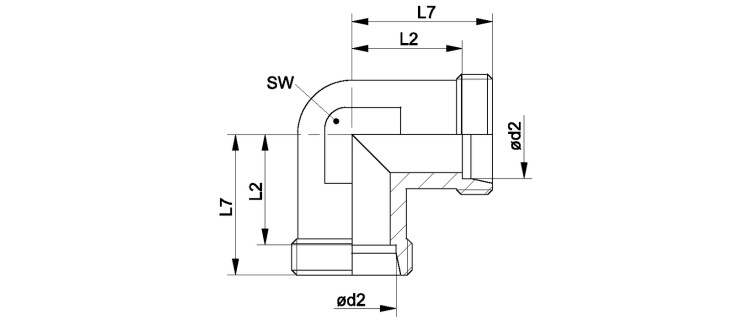

Резьбовое соединение, угол 90°

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck L2
mm
L7
mm
SW
mm
XW 04 LL LL 4 PN 100 11.0 15 9
XW 05 LL LL 5 PN 100 9.5 15 9
XW 06 LL LL 6 PN 100 9.5 15 9
XW 08 LL LL 8 PN 100 11.5 17 12
XW 10 LL LL 10 PN 100 12.5 18 14
XW 12 LL LL 12 PN 100 13.0 19 17
XW NW 04 HL L 6 PN 315 12.0 19 12
XW NW 06 HL L 8 PN 315 14.0 21 12
XW NW 08 HL L 10 PN 315 15.0 22 14
XW NW 10 HL L 12 PN 315 17.0 24 17
XW NW 13 HL L 15 PN 315 21.0 28 19
XW NW 16 HL L 18 PN 315 23.5 31 24
XW NW 20 HL L 22 PN 160 27.5 35 27
XW NW 25 HL L 28 PN 160 30.5 38 36
XW NW 32 HL L 35 PN 160 34.5 45 41
XW NW 40 HL L 42 PN 160 40.0 51 50
XW NW 03 HS S 6 PN 630 16.0 23 12
XW NW 04 HS S 8 PN 630 17.0 24 14
XW NW 06 HS S 10 PN 630 17.5 25 17
XW NW 08 HS S 12 PN 630 21.5 29 17
XW NW 10 HS S 14 PN 630 22.0 30 19
XW NW 13 HS S 16 PN 400 24.5 33 24
XW NW 16 HS S 20 PN 400 26.5 37 27
XW NW 20 HS S 25 PN 400 30.0 42 36
XW NW 25 HS S 30 PN 400 35.5 49 41
XW NW 32 HS S 38 PN 315 41.0 57 50
