W VA
Норма:
ISO 8434-1,DIN 2353
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
Угол 90°
Материал:
нержавеющая сталь
Модель:
Резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

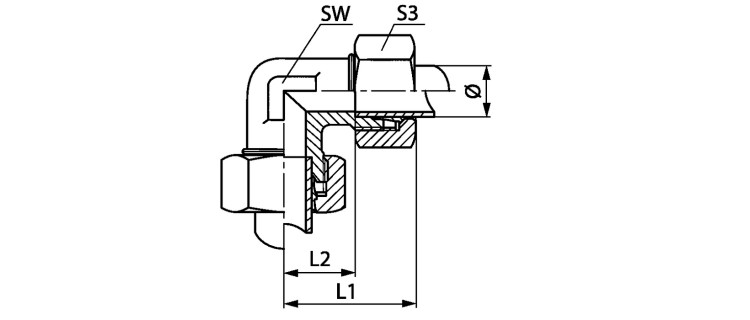

Резьбовое соединение, угол 90°
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | L1 mm |
L2 mm |
SW mm |
S3 |
|---|---|---|---|---|---|---|---|
| W 04 LL VA | LL | 4 | PN 100 | 21 | 11.0 | 7 | 10 |
| W 06 LL VA | LL | 6 | PN 100 | 21 | 9.5 | 9 | 12 |
| W 08 LL VA | LL | 8 | PN 100 | 23 | 11.5 | 12 | 14 |
| W NW 04 HL VA | L | 6 | PN 315 | 27 | 12.0 | 12 | 14 |
| W NW 06 HL VA | L | 8 | PN 315 | 29 | 14.0 | 12 | 17 |
| W NW 08 HL VA | L | 10 | PN 315 | 30 | 15.0 | 14 | 19 |
| W NW 10 HL VA | L | 12 | PN 315 | 32 | 17.0 | 17 | 22 |
| W NW 13 HL VA | L | 15 | PN 315 | 36 | 21.0 | 19 | 27 |
| W NW 16 HL VA | L | 18 | PN 315 | 40 | 23.5 | 24 | 32 |
| W NW 20 HL VA | L | 22 | PN 160 | 44 | 27.5 | 27 | 36 |
| W NW 25 HL VA | L | 28 | PN 160 | 47 | 30.5 | 36 | 41 |
| W NW 32 HL VA | L | 35 | PN 160 | 56 | 34.5 | 41 | 50 |
| W NW 40 HL VA | L | 42 | PN 160 | 63 | 40.0 | 50 | 60 |
| W NW 03 HS VA | S | 6 | PN 630 | 31 | 16.0 | 12 | 17 |
| W NW 04 HS VA | S | 8 | PN 630 | 32 | 17.0 | 14 | 19 |
| W NW 06 HS VA | S | 10 | PN 630 | 34 | 17.5 | 17 | 22 |
| W NW 08 HS VA | S | 12 | PN 630 | 38 | 21.5 | 17 | 24 |
| W NW 10 HS VA | S | 14 | PN 630 | 40 | 22.0 | 19 | 27 |
| W NW 13 HS VA | S | 16 | PN 400 | 43 | 24.5 | 24 | 30 |
| W NW 16 HS VA | S | 20 | PN 400 | 48 | 26.5 | 27 | 36 |
| W NW 20 HS VA | S | 25 | PN 400 | 54 | 30.0 | 36 | 46 |
| W NW 25 HS VA | S | 30 | PN 400 | 62 | 35.5 | 41 | 50 |
| W NW 32 HS VA | S | 38 | PN 315 | 72 | 41.0 | 50 | 60 |
