W MG

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
Угол 90°
Материал:
Латунь
Модель:
Резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

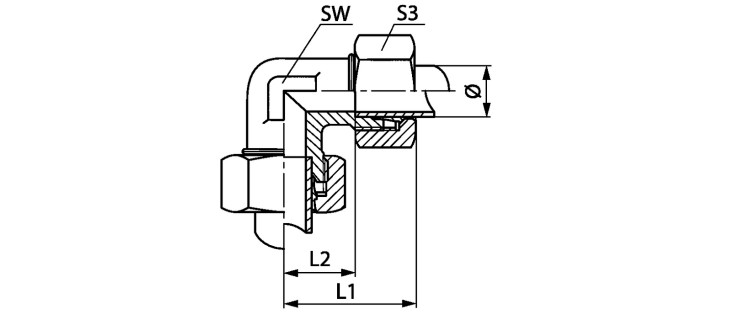

Резьбовое соединение, угол 90°

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck L1
mm
L2
mm
SW
mm
S3
W 04 LL MG LL 4 PN 63 21 11.0 7 10
W 06 LL MG LL 6 PN 63 21 9.5 9 12
W 08 LL MG LL 8 PN 63 23 11.5 12 14
W 10 LL MG LL 10 PN 63 27 15.5 14 17
W NW 04 HL MG L 6 PN 200 27 12.0 12 14
W NW 06 HL MG L 8 PN 200 29 14.0 12 17
W NW 08 HL MG L 10 PN 200 30 15.0 14 19
W NW 10 HL MG L 12 PN 200 32 17.0 17 22
W NW 13 HL MG L 15 PN 200 36 21.0 19 27
W NW 16 HL MG L 18 PN 200 40 23.5 24 32
W NW 20 HL MG L 22 PN 100 44 27.5 27 36
W NW 25 HL MG L 28 PN 100 47 30.5 36 41
W NW 32 HL MG L 35 PN 100 56 34.5 41 50
W NW 40 HL MG L 42 PN 100 63 40.0 50 60
W NW 03 HS MG S 6 PN 400 31 16.0 12 17
W NW 04 HS MG S 8 PN 400 32 17.0 14 19
W NW 06 HS MG S 10 PN 400 34 17.5 17 22
W NW 08 HS MG S 12 PN 400 38 21.5 17 24
W NW 10 HS MG S 14 PN 400 40 22.0 19 27
W NW 13 HS MG S 16 PN 250 43 24.5 24 30
W NW 16 HS MG S 20 PN 250 48 26.5 27 36
W NW 20 HS MG S 25 PN 250 54 30.0 36 46
W NW 25 HS MG S 30 PN 250 62 35.5 41 50
W NW 32 HS MG S 38 PN 200 72 41.0 50 60
