WB90 AOS
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Соединительный штуцер (колено трубы короткое)
Соединение 1:
Метрическая гаечная резьба
Соединение 2:
Метрическая гаечная резьба
Форма уплотнения 1:
Наружный конус 24° с кольцом круглого сечения
Форма уплотнения 2:
Наружный конус 24° с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

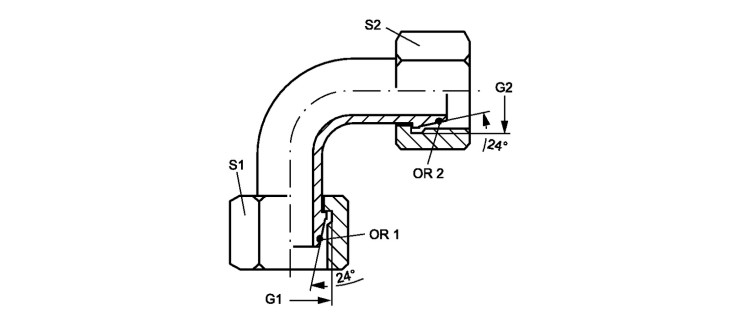

Соединительный штуцер, угол 90°
| Наименование | Серия | Наружный Ø трубы mm |
G1 + G2 | Расчетное давление bar |
S1 | S2 | OR1 + OR2 |
|---|---|---|---|---|---|---|---|
| WB90 NW 03 AOS | S | 6 | M 14 x 1.5 | 600 | 17 | 17 | 4,0 x 1,5 |
| WB90 NW 04 AOS | S | 8 | M 16 x 1.5 | 600 | 19 | 19 | 6,0 x 1,5 |
| WB90 NW 06 AOS | S | 10 | M 18 x 1,5 | 600 | 22 | 22 | 7,5 x 1,5 |
| WB90 NW 08 AOS | S | 12 | M 20 x 1.5 | 600 | 24 | 24 | 9,0 x 1,5 |
| WB90 NW 10 AOS | S | 14 | M 22 x 1.5 | 600 | 27 | 27 | 10,0 x 2,0 |
| WB90 NW 13 AOS | S | 16 | M 24 x 1.5 | 400 | 30 | 30 | 12,0 x 2,0 |
| WB90 NW 16 AOS | S | 20 | M 30 x 2 | 400 | 36 | 36 | 16,3 x 2,4 |
| WB90 NW 20 AOS | S | 25 | M 36 x 2 | 400 | 46 | 46 | 20,3 x 2,4 |
| WB90 NW 25 AOS | S | 30 | M 42 x 2 | 400 | 50 | 50 | 25,3 x 2,4 |
| WB90 NW 32 AOS | S | 38 | M 52 x 2 | 360 | 60 | 60 | 33,2 x 2,4 |
