WB90 AOL
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Соединительный штуцер (колено трубы короткое)
Соединение 1:
Метрическая гаечная резьба
Соединение 2:
Метрическая гаечная резьба
Форма уплотнения 1:
Наружный конус 24° с кольцом круглого сечения
Форма уплотнения 2:
Наружный конус 24° с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

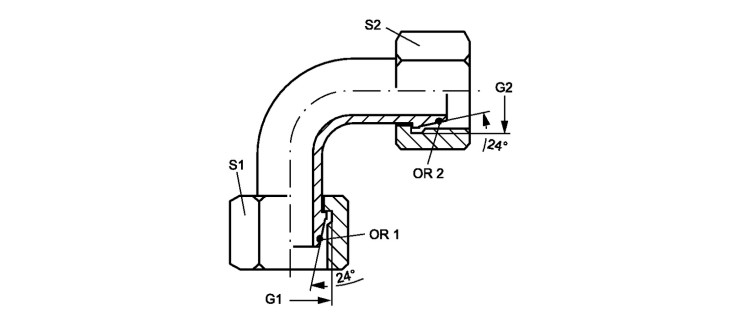

Соединительный штуцер, угол 90°
| Наименование | Серия |
Наружный Ø трубы
mm
|
G1 + G2 |
Расчетное давление
bar
|
S1 | S2 | OR1 + OR2 |
|---|---|---|---|---|---|---|---|
| WB90 NW 04 AOL | L | 6 | M 12 x 1,5 | 315 | 14 | 14 | 4,0 x 1,5 |
| WB90 NW 06 AOL | L | 8 | M 14 x 1.5 | 315 | 17 | 17 | 6,0 x 1,5 |
| WB90 NW 08 AOL | L | 10 | M 16 x 1.5 | 315 | 19 | 19 | 7,5 x 1,5 |
| WB90 NW 10 AOL | L | 12 | M 18 x 1,5 | 315 | 22 | 22 | 9,0 x 1,5 |
| WB90 NW 13 AOL | L | 15 | M 22 x 1.5 | 315 | 27 | 27 | 12,0 x 2,0 |
| WB90 NW 16 AOL | L | 18 | M 26 x 1,5 | 315 | 32 | 32 | 15,0 x 2,0 |
| WB90 NW 20 AOL | L | 22 | M 30 x 2 | 160 | 36 | 36 | 20,0 x 2,0 |
| WB90 NW 25 AOL | L | 28 | M 36 x 2 | 160 | 41 | 41 | 26,0 x 2,0 |
| WB90 NW 32 AOL | L | 35 | M 45 x 2 | 160 | 50 | 50 | 32,0 x 2,5 |
| WB90 NW 40 AOL | L | 42 | M 52 x 2 | 160 | 60 | 60 | 38,0 x 2,5 |
