Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Ввертное резьбовое соединение с регулировкой положения
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Кольцо круглого сечения и камерное кольцо
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

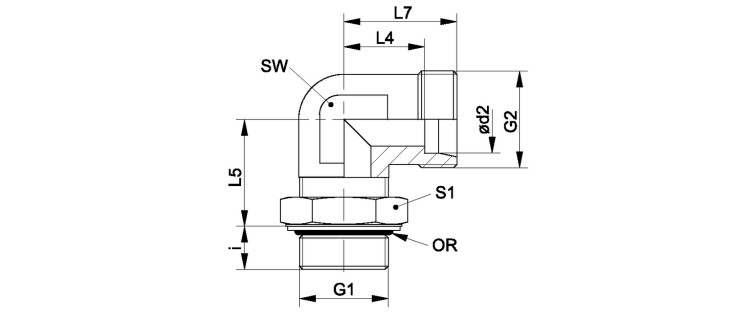

Ввертное резьбовое соединение, угол 90°

Наименование Серия Наружный Ø трубы
mm		 Betriebsdruck Ø d2
mm		 G1 G2 i
mm		 L4
mm		 L5
mm		 L7
mm		 SW
mm		 S1 OR
XEWORK 04 LL LL 4 PN 250 4 G 1/8" -28 M 8 x 1 7.1 11.3 20 15 11 14 7,65 x 1,78
XEWORK 06 LL LL 6 PN 250 6 G 1/8" -28 M 10 x 1 7.1 11.3 20 15 11 14 7,65 x 1,78
XEWORK NW 04 HL L 6 PN 315 6 G 1/8" -28 M 12 x 1,5 7.0 14.0 19 21 14 14 7,65 x 1,78
XEWORK NW 06 HL L 8 PN 315 8 G 1/4" -19 M 14 x 1.5 9.0 16.0 23 23 14 19 10,78 x 2,62
XEWORK NW 08 HL L 10 PN 315 10 G 1/4" -19 M 16 x 1.5 9.0 17.0 25 24 19 19 10,77 x 2,62
XEWORK NW 10 HL L 12 PN 250 12 G 3/8" -19 M 18 x 1,5 9.0 19.0 28 26 19 22 13,94 x 2,62
XEWORK NW 13 HL L 15 PN 250 15 G 1/2" -14 M 22 x 1.5 13.0 21.0 30 28 22 27 17,86 x 2,62
XEWORK NW 16 HL L 18 PN 250 18 G 1/2" -14 M 26 x 1,5 13.0 24.0 36 31 27 27 17,86 x 2,62
XEWORK NW 20 HL L 22 PN 160 22 G 3/4" -14 M 30 x 2 13.0 28.0 36 35 30 36 23,47 x 2,62
XEWORK NW 25 HL L 28 PN 160 28 G 1" -11 M 36 x 2 15.0 31.0 44 38 36 41 29,74 x 3,53
XEWORK NW 32 HL L 35 PN 160 35 G 1.1/4" -11 M 45 x 2 15.0 38.0 50 48 50 50 37,69 x 3,53
XEWORK NW 40 HL L 42 PN 160 42 G 1.1/2" -11 M 52 x 2 15.0 38.0 52 49 50 55 44,04 x 3,53
XEWORK NW 03 HS S 6 PN 315 6 G 1/4" -19 M 14 x 1.5 9.0 15.0 23 22 14 19 10,77 x 2,62
XEWORK NW 04 HS S 8 PN 315 8 G 1/4" -19 M 16 x 1.5 9.0 17.0 27 24 19 19 10,77 x 2,62
XEWORK NW 06 HS S 10 PN 250 10 G 3/8" -19 M 18 x 1,5 9.0 18.0 29 25 19 22 13,94 x 2,62
XEWORK NW 08 HS S 12 PN 250 12 G 3/8" -19 M 20 x 1.5 9.0 22.0 29 29 22 22 13,94 x 2,62
XEWORK NW 10 HS S 14 PN 250 14 G 1/2" -14 M 22 x 1.5 13.0 25.0 36 33 27 27 18,00 x 3,00
XEWORK NW 13 HS S 16 PN 250 16 G 1/2" -14 M 24 x 1.5 13.0 25.0 36 33 27 27 17,86 x 2,62
XEWORK NW 16 HS S 20 PN 250 20 G 3/4" -14 M 30 x 2 12.0 28.0 39 38 30 36 23,47 x 2,62
XEWORK NW 20 HS S 25 PN 250 25 G 1" -11 M 36 x 2 14.0 30.0 44 42 36 41 29,74 x 3,53
XEWORK NW 25 HS S 30 PN 160 30 G 1.1/4" -11 M 42 x 2 15.0 36.0 49 49 50 50 37,69 x 3,53
XEWORK NW 32 HS S 38 PN 160 38 G 1.1/2" -11 M 52 x 2 15.0 34.0 55 50 50 55 44,04 x 3,53
