XEWOMK

XEWOMK
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
L-образная форма
Материал:
Сталь
Модель:
Ввертное резьбовое соединение с регулировкой положения
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Кольцо круглого сечения и камерное кольцо
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

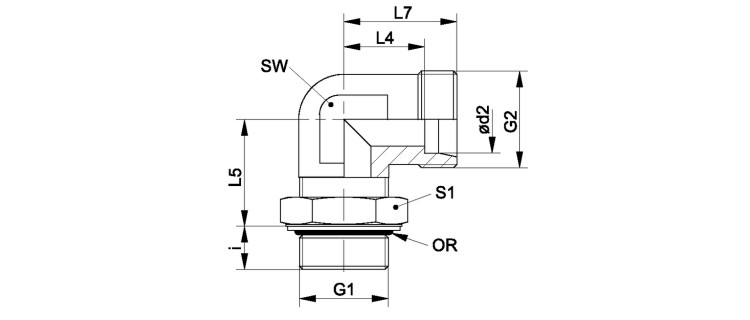

Ввертное резьбовое соединение, угол 90°

Наименование Серия Наружный Ø трубы
mm		 Betriebsdruck Ø d2
mm		 G1 G2 i
mm		 L4
mm		 L5
mm		 L7
mm		 SW
mm		 S1 OR
XEWOMK NW 04 HL L 6 PN 315 6 M 10 x 1 M 12 x 1,5 7 14 20 21 14 13 8,1 x 1,6
XEWOMK NW 06 HL L 8 PN 315 8 M 12 x 1,5 M 14 x 1.5 10 16 22 23 14 17 9,3 x 2,4
XEWOMK NW 08 HL L 10 PN 315 10 M 14 x 1.5 M 16 x 1.5 10 17 24 24 19 17 11,3 x 2,4
XEWOMK NW 10 HL L 12 PN 315 12 M 16 x 1.5 M 18 x 1,5 10 19 25 26 19 19 13,3 x 2,4
XEWOMK NW 13 HL L 15 PN 315 15 M 18 x 1,5 M 22 x 1.5 11 21 31 28 22 22 15,3 x 2,4
XEWOMK NW 16 HL L 18 PN 250 18 M 22 x 1.5 M 26 x 1,5 12 24 33 31 27 27 19,3 x 2,4
XEWOMK NW 20 HL L 22 PN 160 22 M 26 x 1,5 M 30 x 2 14 28 36 35 30 32 23,5 x 2,6
XEWOMK NW 20 HL 27 L 22 PN 160 22 M 27 x 2 M 30 x 2 14 28 36 35 30 32 23,6 x 2,9
XEWOMK NW 25 HL L 28 PN 160 28 M 33 x 2 M 36 x 2 14 31 39 38 36 38 29,5 x 3,0
XEWOMK NW 32 HL L 35 PN 160 35 M 42 x 2 M 42 x 2 14 38 49 48 50 50 38,0 x 3,0
XEWOMK NW 40 HL L 42 PN 160 42 M 48 x 2 M 52 x 2 16 38 50 49 50 55 44,5 x 3,0
XEWOMK NW 03 HS S 6 PN 315 6 M 12 x 1,5 M 14 x 1.5 10 15 22 22 14 17 9,3 x 2,4
XEWOMK NW 04 HS S 8 PN 315 8 M 14 x 1.5 M 16 x 1.5 10 17 26 24 19 17 11,3 x 2,4
XEWOMK NW 06 HS S 10 PN 315 10 M 16 x 1.5 M 18 x 1,5 11 18 27 25 19 19 13,3 x 2,4
XEWOMK NW 08 HS S 12 PN 315 12 M 18 x 1,5 M 20 x 1.5 12 22 31 29 22 22 15,3 x 2,4
XEWOMK NW 10 HS S 14 PN 250 14 M 20 x 1.5 M 22 x 1.5 14 25 36 33 27 27 17,3 x 2,4
XEWOMK NW 13 HS S 16 PN 250 16 M 22 x 1.5 M 24 x 1.5 14 25 36 33 27 27 19,3 x 2,4
XEWOMK NW 16 HS S 20 PN 250 20 M 27 x 2 M 30 x 2 16 28 39 38 30 32 23,6 x 2,9
XEWOMK NW 20 HS S 25 PN 160 25 M 33 x 2 M 36 x 2 16 30 44 42 36 38 29,5 x 3,0
XEWOMK NW 25 HS S 30 PN 160 30 M 42 x 2 M 42 x 2 17 36 51 49 50 50 38,0 x 3,0
XEWOMK NW 32 HS S 38 PN 160 38 M 48 x 2 M 52 x 2 19 34 54 50 50 55 44,5 x 3,0
