Sirius

XNEW

Норма:

ISO 8434-1

Комплект поставки:

Штуцер (без накидной гайки и режущего кольца)

Конструкция:

Угол 90°

Материал:

Сталь

Модель:

Резьбовое соединение с регулировкой положения

Соединение 1:

Патрубок предварительно немонтированный

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Соединение с режущим кольцом

Форма уплотнения 2:

Внутренний конус 24°

Защита поверхности:

Гальваническое покрытие

И наши менеджеры свяжутся с Вами в ближайшее время!

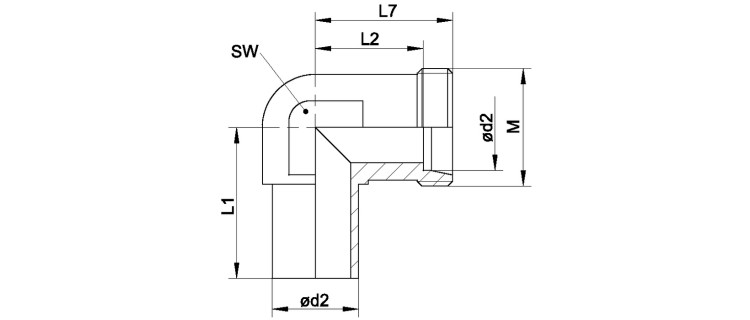

Резьбовое соединение, угол 90°

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	Ø d2 mm	L1 mm	L2 mm	M	L7 mm	SW mm	S1
XNEW NW 04 HL	L	6	PN 315	6	26.0	12.0	M 12 x 1,5	19	12	14
XNEW NW 06 HL	L	8	PN 315	8	27.5	14.0	M 14 x 1,5	21	12	17
XNEW NW 08 HL	L	10	PN 315	10	29.0	15.0	M 16 x 1,5	22	14	19
XNEW NW 10 HL	L	12	PN 315	12	29.5	17.0	M 18 x 1,5	24	17	22
XNEW NW 13 HL	L	15	PN 315	15	32.5	21.0	M 22 x 1,5	28	19	27
XNEW NW 16 HL	L	18	PN 315	18	35.5	23.5	M 26 x 1,5	31	24	32
XNEW NW 20 HL	L	22	PN 160	22	38.5	27.5	M 30 x 2	35	27	36
XNEW NW 25 HL	L	28	PN 160	28	42.0	30.5	M 36 x 2	38	36	41
XNEW NW 32 HL	L	35	PN 160	35	51.0	34.5	M 45 x 2	45	41	50
XNEW NW 40 HL	L	42	PN 160	42	60.0	40.0	M 52 x 2	51	50	60
XNEW NW 03 HS	S	6	PN 630	6	27.0	16.0	M 14 x 1,5	23	12	17
XNEW NW 04 HS	S	8	PN 630	8	27.5	17.0	M 16 x 1,5	24	14	19
XNEW NW 06 HS	S	10	PN 630	10	31.0	17.5	M 18 x 1,5	25	17	22
XNEW NW 08 HS	S	12	PN 630	12	31.0	21.5	M 20 x 1,5	29	17	24
XNEW NW 10 HS	S	14	PN 630	14	35.0	22.0	M 22 x 1,5	30	19	27
XNEW NW 13 HS	S	16	PN 400	16	34.5	24.5	M 24 x 1,5	33	24	30
XNEW NW 16 HS	S	20	PN 400	20	44.5	26.5	M 30 x 2	37	27	36
XNEW NW 20 HS	S	25	PN 400	25	50.0	30.0	M 36 x 2	42	36	46
XNEW NW 25 HS	S	30	PN 400	30	55.0	35.5	M 42 x 2	49	41	50
XNEW NW 32 HS	S	38	PN 315	38	66.5	41.0	M 52 x 2	57	50	60
