XVEWO 45

Комплект поставки:

Штуцер (без накидной гайки и режущего кольца)

Конструкция:

Угол 45°

Материал:

Сталь

Модель:

Резьбовое соединение с регулировкой положения

Соединение 1:

Метрическая гаечная резьба

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Наружный конус 24° с кольцом круглого сечения

Форма уплотнения 2:

Внутренний конус 24°

Защита поверхности:

Гальваническое покрытие

И наши менеджеры свяжутся с Вами в ближайшее время!

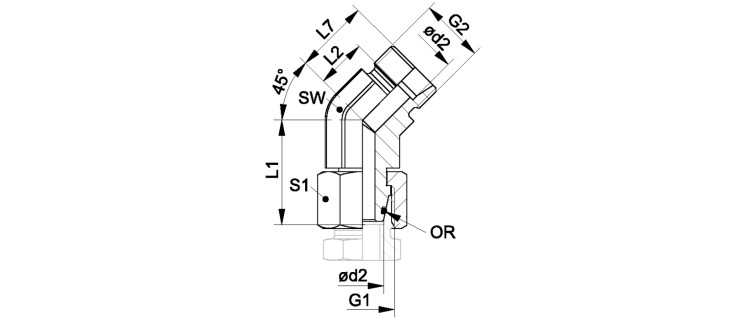

Резьбовое соединение, угол 45°

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	Ø d2 mm	G1 + G2	L1 mm	L2 mm	L7 mm	SW mm	S1	OR
XVEWO 45 NW 04 HL	L	6	PN 315	6	M 12 x 1,5	26.0	9.0	16.0	14	14	4,0 x 1,5
XVEWO 45 NW 06 HL	L	8	PN 315	8	M 14 x 1.5	27.5	12.0	19.0	14	17	6,0 x 1,5
XVEWO 45 NW 08 HL	L	10	PN 315	10	M 16 x 1.5	29.0	12.0	19.0	19	19	7,5 x 1,5
XVEWO 45 NW 10 HL	L	12	PN 315	12	M 18 x 1,5	29.5	14.0	21.0	19	22	9,0 x 1,5
XVEWO 45 NW 13 HL	L	15	PN 315	15	M 22 x 1.5	32.5	17.0	24.0	22	27	12,0 x 2,0
XVEWO 45 NW 16 HL	L	18	PN 315	18	M 26 x 1,5	35.5	16.5	24.0	27	32	15,0 x 2,0
XVEWO 45 NW 20 HL	L	22	PN 160	22	M 30 x 2	38.5	18.5	26.0	30	36	20,0 x 2,0
XVEWO 45 NW 25 HL	L	28	PN 160	28	M 36 x 2	41.5	23.0	30.5	36	41	26,0 x 2,0
XVEWO 45 NW 32 HL	L	35	PN 160	35	M 45 x 2	51.0	26.5	37.0	50	50	32,0 x 2,5
XVEWO 45 NW 40 HL	L	42	PN 160	42	M 52 x 2	56.0	26.0	37.0	50	60	38,0 x 2,5
XVEWO 45 NW 03 HS	S	6	PN 630	6	M 14 x 1.5	27.0	9.0	16.0	14	17	4,0 x 1,5
XVEWO 45 NW 04 HS	S	8	PN 630	8	M 16 x 1.5	27.5	12.0	19.0	19	19	6,0 x 1,5
XVEWO 45 NW 06 HS	S	10	PN 630	10	M 18 x 1,5	30.0	13.5	21.0	19	22	7,5 x 1,5
XVEWO 45 NW 08 HS	S	12	PN 630	12	M 20 x 1.5	31.0	16.5	24.0	19	24	9,0 x 1,5
XVEWO 45 NW 13 HS	S	16	PN 400	16	M 24 x 1.5	36.5	15.5	24.0	19	30	12,0 x 2,0
XVEWO 45 NW 16 HS	S	20	PN 400	20	M 30 x 2	44.5	16.0	26.5	27	36	16,3 x 2,4
XVEWO 45 NW 20 HS	S	25	PN 400	25	M 36 x 2	50.0	18.5	30.5	36	46	20,3 x 2,4
XVEWO 45 NW 25 HS	S	30	PN 400	30	M 42 x 2	55.0	23.5	37.0	50	50	25,3 x 2,4
XVEWO 45 NW 32 HS	S	38	PN 315	38	M 52 x 2	63.0	21.0	37.0	50	60	33,3 x 2,4
