WB45 AOS HS

Конструкция:
Угол 45°
Материал:
Сталь
Модель:
Соединительный штуцер (колено трубы короткое)
Соединение 1:
Метрическая гаечная резьба
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Наружный конус 24° с кольцом круглого сечения
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

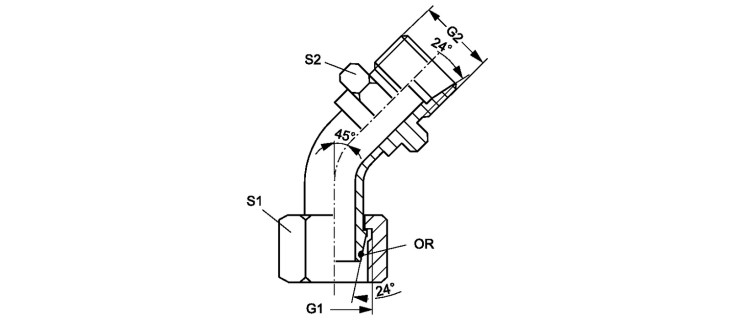

Соединительный штуцер, угол 45°

Наименование Серия Наружный Ø трубы
mm
G1 + G2 Расчетное давление
bar
S1 S2 OR
WB45 AOS 03 HS S 6 M 14 x 1.5 600 17 14 4,0 x 1,5
WB45 AOS 04 HS S 8 M 16 x 1.5 600 19 17 6,0 x 1,5
WB45 AOS 06 HS S 10 M 18 x 1,5 600 22 19 7,5 x 1,5
WB45 AOS 08 HS S 12 M 20 x 1.5 600 24 22 9,0 x 1,5
WB45 AOS 10 HS S 14 M 22 x 1.5 600 27 22 10,0 x 2,0
WB45 AOS 13 HS S 16 M 24 x 1.5 400 30 24 12,0 x 2,0
WB45 AOS 16 HS S 20 M 30 x 2 400 36 30 16,3 x 2,4
WB45 AOS 20 HS S 25 M 36 x 2 400 46 36 20,3 x 2,4
WB45 AOS 25 HS S 30 M 42 x 2 400 50 46 25,3 x 2,4
WB45 AOS 32 HS S 38 M 52 x 2 315 60 55 33,3 x 2,4
