XEWORK 45

XEWORK 45
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Угол 45°
Материал:
Сталь
Модель:
Ввертное резьбовое соединение с регулировкой положения
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Кольцо круглого сечения и камерное кольцо
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

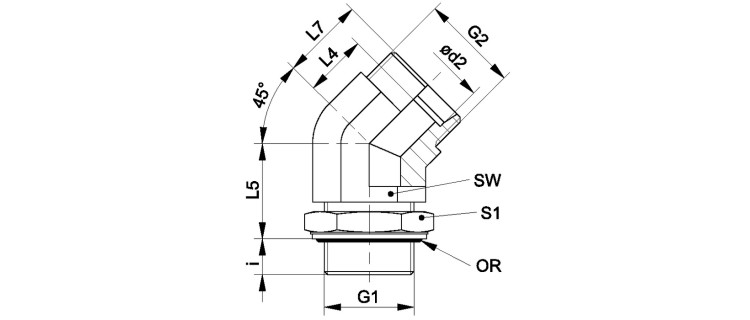

Ввертное резьбовое соединение, угол 45°

Наименование Серия Наружный Ø трубы
mm		 Betriebsdruck Ø d2
mm		 G1 G2 i
mm		 L4
mm		 L5
mm		 L7
mm		 SW
mm		 S1 OR
XEWORK 45 NW 04 HL L 6 PN 315 6 G 1/8" -28 M 12 x 1,5 7 9 21 16 14 14 7,65 x 1,78
XEWORK 45 NW 06 HL L 8 PN 315 8 G 1/4" -19 M 14 x 1.5 9 12 20 19 14 19 10,78 x 2,62
XEWORK 45 NW 08 HL L 10 PN 315 10 G 1/4" -19 M 16 x 1.5 9 12 25 19 19 19 10,78 x 2,62
XEWORK 45 NW 10 HL L 12 PN 250 12 G 3/8" -19 M 18 x 1,5 9 14 28 21 19 22 13,94 x 2,62
XEWORK 45 NW 13 HL L 15 PN 250 15 G 1/2" -14 M 22 x 1.5 13 17 26 24 22 27 17,86 x 2,62
XEWORK 45 NW 16 HL L 18 PN 250 18 G 1/2" -14 M 26 x 1,5 13 17 32 24 27 27 17,86 x 2,62
XEWORK 45 NW 20 HL L 22 PN 160 22 G 3/4" -14 M 30 x 2 13 19 37 26 30 36 23,47 x 2,62
XEWORK 45 NW 20 HL 27 L 22 PN 160 22 G 3/4" -14 M 27 x 2 13 19 37 26 30 36 23,47 x 2,62
XEWORK 45 NW 25 HL L 28 PN 160 28 G 1" -11 M 36 x 2 15 23 37 31 36 41 29,74 x 3,53
XEWORK 45 NW 32 HL L 35 PN 160 35 G 1.1/4" -11 M 45 x 2 15 27 39 37 50 50 37,69 x 3,53
XEWORK 45 NW 40 HL L 42 PN 160 42 G 1.1/2" -11 M 52 x 2 15 26 39 37 50 55 44,04 x 3,53
XEWORK 45 NW 03 HS S 6 PN 315 6 G 1/4" -19 M 14 x 1.5 9 9 19 16 14 19 10,78 x 2,62
XEWORK 45 NW 04 HS S 8 PN 315 8 G 1/4" -19 M 16 x 1.5 9 12 23 19 19 19 10,78 x 2,62
XEWORK 45 NW 06 HS S 10 PN 250 10 G 3/8" -19 M 18 x 1,5 9 13 25 21 19 22 13,94 x 2,62
XEWORK 45 NW 08 HS S 12 PN 250 12 G 3/8" -19 M 20 x 1.5 9 17 25 24 22 22 13,94 x 2,62
XEWORK 45 NW 10 HS S 14 PN 250 14 G 1/2" -14 M 22 x 1.5 13 16 31 24 27 27 17,86 x 2,62
XEWORK 45 NW 13 HS S 16 PN 250 16 G 1/2" -14 M 24 x 1.5 13 16 31 24 27 27 17,86 x 2,62
XEWORK 45 NW 16 HS S 20 PN 250 20 G 3/4" -14 M 30 x 2 12 16 34 27 30 36 23,47 x 2,62
XEWORK 45 NW 20 HS S 25 PN 250 25 G 1" -11 M 36 x 2 14 19 37 31 36 41 29,74 x 3,53
XEWORK 45 NW 25 HS S 30 PN 160 30 G 1.1/4" -11 M 42 x 2 15 24 38 37 50 50 37,69 x 3,53
XEWORK 45 NW 32 HS S 38 PN 160 38 G 1.1/2" -11 M 52 x 2 15 21 38 37 50 55 44,04 x 3,53
