XEWOM 45

XEWOM 45
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Угол 45°
Материал:
Сталь
Модель:
Ввертное резьбовое соединение с регулировкой положения
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

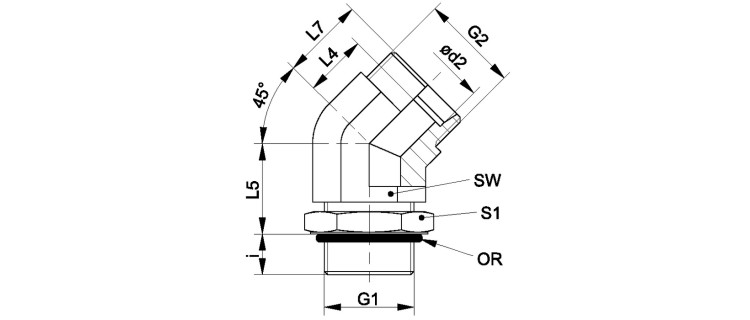

Ввертное резьбовое соединение, угол 45°

Наименование Серия Наружный Ø трубы
mm		 Betriebsdruck Ø d2
mm		 G1 G2 i
mm		 L4
mm		 L5
mm		 L7
mm		 SW
mm		 S1 OR
XEWOM 45 NW 04 HL L 6 PN 315 6 M 10 x 1 M 12 x 1,5 8 9 20 16 14 14 8,1 x 1,6
XEWOM 45 NW 06 HL L 8 PN 315 8 M 12 x 1,5 M 14 x 1.5 11 12 18 19 14 17 9,3 x 2,4
XEWOM 45 NW 08 HL L 10 PN 315 10 M 14 x 1.5 M 16 x 1.5 11 12 22 19 19 19 11,3 x 2,4
XEWOM 45 NW 10 HL L 12 PN 315 12 M 16 x 1.5 M 18 x 1,5 11 14 23 21 19 22 13,3 x 2,4
XEWOM 45 NW 13 HL L 15 PN 315 15 M 18 x 1,5 M 22 x 1.5 12 17 23 24 22 24 15,3 x 2,4
XEWOM 45 NW 16 HL L 18 PN 315 18 M 22 x 1.5 M 26 x 1,5 12 17 30 24 27 27 19,3 x 2,4
XEWOM 45 NW 20 HL 27 L 22 PN 160 22 M 27 x 2 M 30 x 2 15 19 30 26 30 32 23,6 x 2,9
XEWOM 45 NW 25 HL L 28 PN 160 28 M 33 x 2 M 36 x 2 15 23 34 31 36 41 29,5 x 3,0
XEWOM 45 NW 32 HL L 35 PN 160 35 M 42 x 2 M 45 x 2 15 27 36 37 50 50 38,0 x 3,0
XEWOM 45 NW 40 HL L 42 PN 160 42 M 48 x 2 M 52 x 2 17 26 36 37 50 55 44,5 x 3,0
XEWOM 45 NW 03 HS S 6 PN 400 6 M 12 x 1,5 M 14 x 1.5 11 9 18 16 14 17 9,3 x 2,4
XEWOM 45 NW 04 HS S 8 PN 400 8 M 14 x 1.5 M 16 x 1.5 11 12 18 19 19 19 11,3 x 2,4
XEWOM 45 NW 06 HS S 10 PN 400 10 M 16 x 1.5 M 18 x 1,5 12 13 22 21 19 22 13,3 x 2,4
XEWOM 45 NW 08 HS S 12 PN 400 12 M 18 x 1,5 M 20 x 1.5 14 17 23 24 22 24 15,3 x 2,4
XEWOM 45 NW 10 HS S 14 PN 400 14 M 20 x 1.5 M 22 x 1.5 14 16 23 24 27 27 17,3 x 2,4
XEWOM 45 NW 13 HS S 16 PN 400 16 M 22 x 1.5 M 24 x 1.5 14 16 20 24 27 27 19,3 x 2,4
XEWOM 45 NW 16 HS S 20 PN 400 20 M 27 x 2 M 30 x 2 18 16 33 27 30 32 23,6 x 2,9
XEWOM 45 NW 20 HS S 25 PN 315 25 M 33 x 2 M 36 x 2 18 19 35 31 36 41 29,5 x 3,0
XEWOM 45 NW 25 HS S 30 PN 250 30 M 42 x 2 M 42 x 2 18 24 36 37 50 50 38,0 x 3,0
XEWOM 45 NW 32 HS S 38 PN 200 38 M 42 x 2 M 52 x 2 21 21 36 37 50 55 38,0 x 3,0
