XTN VA
Норма:
DIN 2353
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
T-образная форма
Материал:
нержавеющая сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба NPT
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!
Ввертное резьбовое соединение, T-образное

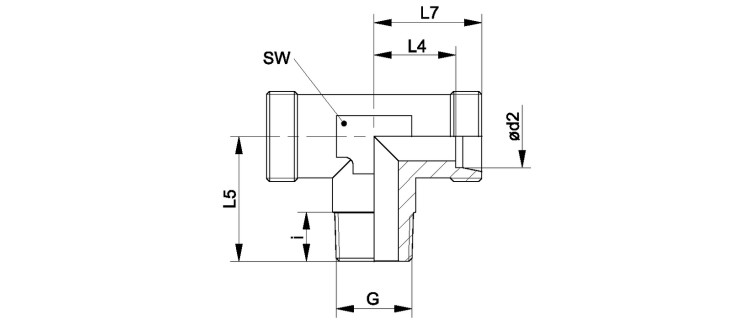

| Наименование | Серия | Betriebsdruck | Ø d2 mm |
G | i mm |
L4 mm |
L5 mm |
L7 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|
| XTN 06 LL VA | LL | PN 100 | 6 | 1/8" -27 NPT | 8 | 9.5 | 17 | 15 | 9 |
| XTN 08 LL VA | LL | PN 100 | 8 | 1/8" -27 NPT | 8 | 11.5 | 20 | 17 | 12 |
| XTN NW 04 HL VA | L | PN 315 | 6 | 1/8" -27 NPT | 8 | 12.0 | 20 | 19 | 12 |
| XTN NW 04 HL 1/4 VA | L | PN 315 | 6 | 1/4" -18 NPT | 12 | 12.0 | 25 | 19 | 12 |
| XTN NW 06 HL VA | L | PN 315 | 8 | 1/4" -18 NPT | 12 | 14.0 | 26 | 21 | 12 |
| XTN NW 08 HL VA | L | PN 315 | 10 | 1/4" -18 NPT | 12 | 15.0 | 27 | 22 | 14 |
| XTN NW 08 HL 3/8 VA | L | PN 315 | 10 | 3/8" -18 NPT | 15 | 15.0 | 27 | 22 | 14 |
| XTN NW 08 HL 1/2 VA | L | PN 315 | 10 | 1/2" -14 NPT | 20 | 21.0 | 33 | 29 | 17 |
| XTN NW 10 HL 1/4 VA | L | PN 315 | 12 | 1/4" -18 NPT | 15 | 17.0 | 28 | 24 | 17 |
| XTN NW 10 HL VA | L | PN 315 | 12 | 3/8" -18 NPT | 12 | 17.0 | 28 | 24 | 17 |
| XTN NW 10 HL 1/2 VA | L | PN 315 | 12 | 1/2" -14 NPT | 20 | 21.0 | 34 | 26 | 17 |
| XTN NW 13 HL VA | L | PN 315 | 15 | 1/2" -14 NPT | 14 | 21.0 | 34 | 26 | 19 |
| XTN NW 16 HL VA | L | PN 315 | 18 | 1/2" -14 NPT | 14 | 23.5 | 36 | 31 | 24 |
| XTN NW 20 HL VA | L | PN 160 | 22 | 3/4" -14 NPT | 16 | 27.5 | 42 | 35 | 27 |
| XTN NW 25 HL VA | L | PN 160 | 28 | 1" -11.5 NPT | 18 | 30.5 | 48 | 38 | 36 |
| XTN NW 32 HL VA | L | PN 160 | 35 | 1.1/4" -11.5 NPT | 20 | 34.5 | 54 | 45 | 41 |
| XTN NW 40 HL VA | L | PN 160 | 42 | 1.1/2" -11.5 NPT | 22 | 40.0 | 61 | 51 | 50 |
| XTN NW 03 HS VA | S | PN 630 | 6 | 1/4" -18 NPT | 12 | 16.0 | 26 | 23 | 12 |
| XTN NW 04 HS VA | S | PN 630 | 8 | 1/4" -18 NPT | 12 | 17.0 | 27 | 24 | 14 |
| XTN NW 06 HS VA | S | PN 630 | 10 | 3/8" -18 NPT | 12 | 17.5 | 28 | 35 | 17 |
| XTN NW 08 HS VA | S | PN 630 | 12 | 3/8" -18 NPT | 12 | 21.5 | 31 | 30 | 17 |
| XTN NW 08 HS 1/2 VA | S | PN 630 | 12 | 1/2" -14 NPT | 20 | 21.5 | 34 | 31 | 19 |
| XTN NW 10 HS VA | S | PN 630 | 14 | 1/2" -14 NPT | 14 | 22.0 | 32 | 30 | 19 |
| XTN NW 13 HS VA | S | PN 400 | 16 | 1/2" -14 NPT | 14 | 24.5 | 32 | 33 | 24 |
| XTN NW 16 HS VA | S | PN 400 | 20 | 3/4" -14 NPT | 16 | 26.5 | 42 | 37 | 27 |
| XTN NW 20 HS VA | S | PN 400 | 25 | 1" -11.5 NPT | 18 | 30.0 | 48 | 42 | 36 |
| XTN NW 25 HS VA | S | PN 400 | 30 | 1.1/4" -11.5 NPT | 20 | 35.5 | 54 | 49 | 41 |
| XTN NW 32 HS VA | S | PN 315 | 38 | 1.1/2" -11.5 NPT | 22 | 41.0 | 61 | 57 | 50 |
