XTRK
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
T-образная форма
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSPT, коническая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

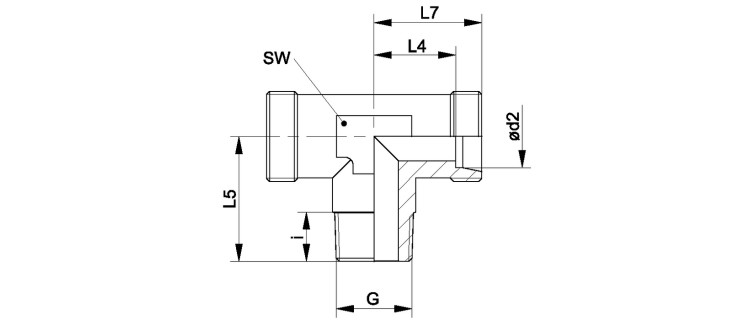

Ввертное резьбовое соединение, T-образное
| Наименование | Серия | Betriebsdruck | Ø d2 mm |
G | i mm |
L4 mm |
L5 mm |
L7 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|
| XTR 04 LL | LL | PN 100 | 4 | R 1/8" K | 8 | 11.0 | 17 | 15 | 9 |
| XTR 05 LL | LL | PN 100 | 5 | R 1/8" K | 8 | 9.5 | 17 | 15 | 9 |
| XTR 06 LL | LL | PN 100 | 6 | R 1/8" K | 8 | 9.5 | 17 | 15 | 9 |
| XTR 08 LL | LL | PN 100 | 8 | R 1/8" K | 8 | 11.5 | 20 | 17 | 12 |
| XTR 10 LL | LL | PN 100 | 10 | R 1/4" K | 12 | 12.5 | 23 | 16 | 14 |
| XTR 12 LL | LL | PN 100 | 12 | R 1/4" K | 12 | 13.0 | 23 | 17 | 17 |
| XTR NW 04 HL | L | PN 315 | 6 | R 1/8" K | 8 | 12.0 | 20 | 19 | 12 |
| XTR NW 06 HL | L | PN 315 | 8 | R 1/4" K | 12 | 14.0 | 26 | 21 | 12 |
| XTR NW 08 HL | L | PN 315 | 10 | R 1/4" K | 12 | 15.0 | 27 | 22 | 14 |
| XTR NW 10 HL | L | PN 315 | 12 | R 3/8" K | 12 | 17.0 | 28 | 24 | 17 |
| XTR NW 13 HL | L | PN 315 | 15 | R 1/2" K | 14 | 21.0 | 34 | 28 | 19 |
| XTR NW 16 HL | L | PN 315 | 18 | R 1/2" K | 14 | 23.5 | 34 | 31 | 24 |
| XTR NW 03 HS | S | PN 400 | 6 | R 1/4" K | 12 | 16.0 | 26 | 23 | 12 |
| XTR NW 04 HS | S | PN 400 | 8 | R 1/4" K | 12 | 17.0 | 26 | 24 | 14 |
| XTR NW 06 HS | S | PN 400 | 10 | R 3/8" K | 12 | 17.5 | 27 | 25 | 17 |
| XTR NW 08 HS | S | PN 400 | 12 | R 3/8" K | 12 | 21.5 | 28 | 29 | 19 |
| XTR NW 10 HS | S | PN 400 | 14 | R 1/2" K | 14 | 22.0 | 32 | 30 | 19 |
| XTR NW 13 HS | S | PN 400 | 16 | R 1/2" K | 14 | 24.5 | 32 | 33 | 24 |
