XTMK

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
T-образная форма
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, коническая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

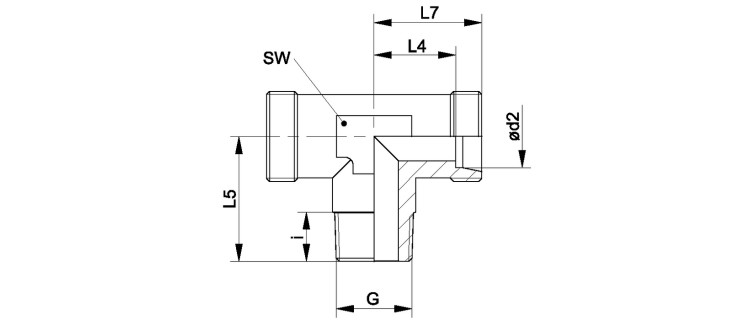

Ввертное резьбовое соединение, T-образное

Наименование Серия Betriebsdruck Ø d2
mm
G i
mm
L4
mm
L5
mm
L7
mm
SW
mm
XTM 04 LL LL PN 100 4 M 8 x 1 K 8 11.0 17 15 9
XTM 05 LL LL PN 100 5 M 8 x 1 K 8 9.5 17 15 9
XTM 06 LL LL PN 100 6 M 10 x 1 K 8 9.5 17 15 9
XTM 08 LL LL PN 100 8 M 10 x 1 K 8 11.5 20 17 12
XTM NW 04 HL L PN 315 6 M 10 x 1 K 8 12.0 20 19 12
XTM NW 06 HL L PN 315 8 M 12 x 1.5 K 12 14.0 26 21 12
XTM NW 08 HL L PN 315 10 M 14 x 1.5 K 12 15.0 27 22 14
XTM NW 10 HL L PN 315 12 M 16 x 1.5 K 12 17.0 28 24 17
XTM NW 13 HL L PN 315 15 M 18 x 1.5 K 12 21.0 32 28 19
XTM NW 16 HL L PN 315 18 M 22 x 1.5 K 14 23.5 34 31 24
XTM NW 03 HS S PN 400 6 M 12 x 1.5 K 12 16.0 26 23 12
XTM NW 04 HS S PN 400 8 M 14 x 1.5 K 12 17.0 26 24 14
XTM NW 06 HS S PN 400 10 M 16 x 1.5 K 12 17.5 27 25 17
XTM NW 08 HS S PN 400 12 M 18 x 1.5 K 12 21.5 28 29 19
XTM NW 10 HS S PN 400 14 M 20 x 1.5 K 14 22.0 32 30 19
XTM NW 13 HS S PN 400 16 M 22 x 1.5 K 14 24.5 32 33 24
