XTM
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
T-образная форма
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма B
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

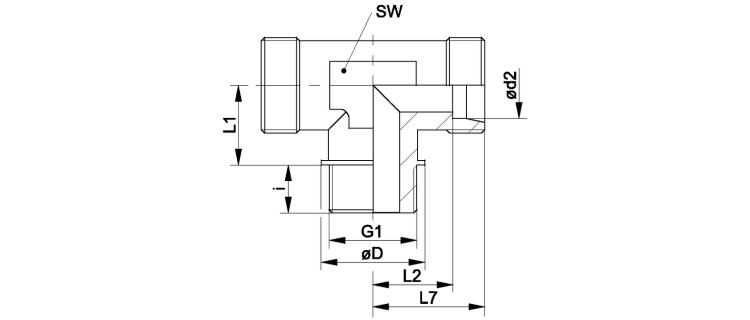

Ввертное резьбовое соединение, T-образное
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G | Ø D mm |
i mm |
L1 mm |
L2 mm |
L7 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|---|---|
| XTM NW 20 HL | L | 22 | PN 160 | 22 | M 26 x 1,5 | 31.0 | 16 | 26 | 27.5 | 35 | 27 |
| XTM NW 25 HL | L | 28 | PN 160 | 28 | M 33 x 2 | 39.0 | 18 | 30 | 30.5 | 38 | 36 |
| XTM NW 32 HL | L | 35 | PN 160 | 35 | M 42 x 2 | 49.0 | 20 | 34 | 34.5 | 45 | 41 |
| XTM NW 40 HL | L | 42 | PN 160 | 42 | M 48 x 2 | 55.0 | 22 | 39 | 41.0 | 51 | 50 |
| XTM NW 16 HS | S | 20 | PN 400 | 20 | M 27 x 2 | 32.0 | 16 | 26 | 26.5 | 39 | 27 |
| XTM NW 20 HS | S | 25 | PN 250 | 25 | M 33 x 2 | 39.0 | 18 | 30 | 30.0 | 42 | 36 |
| XTM NW 25 HS | S | 30 | PN 160 | 30 | M 42 x 2 | 49.0 | 20 | 34 | 35.5 | 49 | 41 |
| XTM NW 32 HS | S | 38 | PN 160 | 38 | M 48 x 2 | 55.0 | 22 | 39 | 41.0 | 57 | 50 |
