XT

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
T-образная форма
Материал:
Сталь
Модель:
Резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

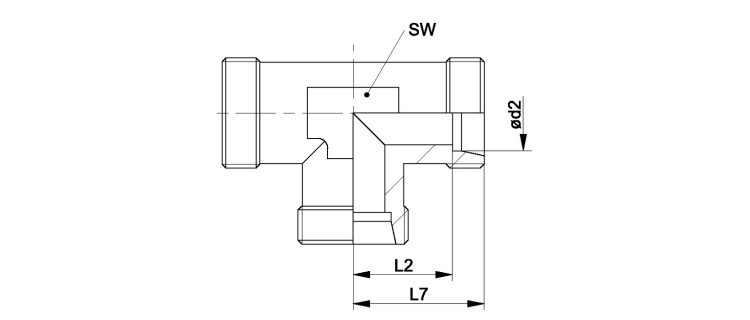

Резьбовое соединение, T-образное

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d2
mm
G1 – G3 L2
mm
L7
mm
SW
mm
XT 04 LL LL 4 PN 100 4 M 8 x 1 11.0 15 9
XT 05 LL LL 5 PN 100 5 M 10 x 1 9.5 15 9
XT 06 LL LL 6 PN 100 6 M 10 x 1 9.5 15 9
XT 08 LL LL 8 PN 100 8 M 12 x 1 11.5 17 12
XT 10 LL LL 10 PN 100 10 M 14 x 1 12.5 18 12
XT 12 LL LL 12 PN 100 12 M 16 x 1 15.0 21 14
XT NW 04 HL L 6 PN 315 6 M 12 x 1,5 12.0 19 12
XT NW 06 HL L 8 PN 315 8 M 14 x 1.5 14.0 21 12
XT NW 08 HL L 10 PN 315 10 M 16 x 1.5 15.0 22 14
XT NW 10 HL L 12 PN 315 12 M 18 x 1,5 17.0 24 17
XT NW 13 HL L 15 PN 315 15 M 22 x 1.5 21.0 28 19
XT NW 16 HL L 18 PN 315 18 M 26 x 1,5 23.5 31 24
XT NW 20 HL L 22 PN 160 22 M 30 x 2 27.5 35 27
XT NW 25 HL L 28 PN 160 28 M 36 x 2 30.5 38 36
XT NW 32 HL L 35 PN 160 35 M 45 x 2 34.5 45 41
XT NW 40 HL L 42 PN 160 42 M 52 x 2 40.0 51 50
XT NW 03 HS S 6 PN 630 6 M 14 x 1.5 16.0 23 12
XT NW 04 HS S 8 PN 630 8 M 16 x 1.5 17.0 24 14
XT NW 06 HS S 10 PN 630 10 M 18 x 1,5 17.5 25 17
XT NW 08 HS S 12 PN 630 12 M 20 x 1.5 21.5 29 17
XT NW 10 HS S 14 PN 630 14 M 22 x 1.5 22.0 30 19
XT NW 13 HS S 16 PN 400 16 M 24 x 1.5 24.5 33 24
XT NW 16 HS S 20 PN 400 20 M 30 x 2 26.5 37 27
XT NW 20 HS S 25 PN 400 25 M 36 x 2 30.0 42 36
XT NW 25 HS S 30 PN 400 30 M 42 x 2 35.5 49 41
XT NW 32 HS S 38 PN 315 38 M 52 x 2 41.0 57 50
