XVETO

Норма:
ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
T-образная форма
Материал:
Сталь
Модель:
Резьбовое соединение с регулировкой положения
Соединение 1:
Метрическая гаечная резьба
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Наружный конус 24° с кольцом круглого сечения
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

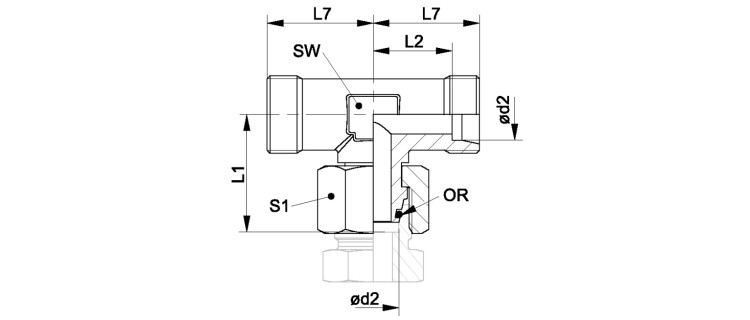

Резьбовое соединение, T-образное

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d2
mm
L1
mm
L2
mm
L7
mm
SW
mm
S1 OR
XVETO NW 04 HL L 6 PN 315 6 26.0 12.0 19 12 14 4,0 x 1,5
XVETO NW 06 HL L 8 PN 315 8 26.5 14.0 21 12 17 6,0 x 1,5
XVETO NW 08 HL L 10 PN 315 10 29.0 15.0 22 14 19 7,5 x 1,5
XVETO NW 10 HL L 12 PN 315 12 29.5 17.0 24 17 22 9,0 x 1,5
XVETO NW 13 HL L 15 PN 315 15 33.0 21.0 28 19 27 12,0 x 2,0
XVETO NW 16 HL L 18 PN 315 18 35.5 23.5 31 24 32 15,0 x 2,0
XVETO NW 20 HL L 22 PN 160 22 39.5 27.5 35 27 36 20,0 x 2,0
XVETO NW 25 HL L 28 PN 160 28 43.0 30.5 38 36 41 26,0 x 2,0
XVETO NW 32 HL L 35 PN 160 35 51.0 34.5 45 41 50 32,0 x 2,5
XVETO NW 40 HL L 42 PN 160 42 56.0 40.0 51 50 60 38,0 x 2,5
XVETO NW 03 HS S 6 PN 630 6 27.0 16.0 23 12 17 4,0 x 1,5
XVETO NW 04 HS S 8 PN 630 8 27.5 17.0 24 14 19 6,0 x 1,5
XVETO NW 06 HS S 10 PN 630 10 30.0 17.5 25 17 22 7,5 x 1,5
XVETO NW 08 HS S 12 PN 630 12 31.5 21.5 29 17 24 9,0 x 1,5
XVETO NW 10 HS S 14 PN 630 14 35.0 22.0 30 19 27 10,0 x 2,0
XVETO NW 13 HS S 16 PN 400 16 37.5 24.5 33 24 30 12,0 x 2,0
XVETO NW 16 HS S 20 PN 400 20 45.0 26.5 37 27 36 16,3 x 2,4
XVETO NW 20 HS S 25 PN 400 25 50.5 30.0 42 36 46 20,0 x 2,4
XVETO NW 25 HS S 30 PN 400 30 55.0 35.5 49 41 50 25,3 x 2,4
XVETO NW 32 HS S 38 PN 315 38 63.0 41.0 57 50 60 33,3 x 2,4
