Sirius

XETOR

Норма:

ISO 8434-1

Комплект поставки:

Штуцер (без накидной гайки и режущего кольца)

Конструкция:

T-образная форма

Материал:

Сталь

Модель:

Ввертное резьбовое соединение с регулировкой положения

Соединение 1:

Наружная резьба BSP, цилиндрическая

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Соединение 3:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Форма G

Форма уплотнения 2:

Внутренний конус 24°

Форма уплотнения 3:

Внутренний конус 24°

Защита поверхности:

Гальваническое покрытие

И наши менеджеры свяжутся с Вами в ближайшее время!

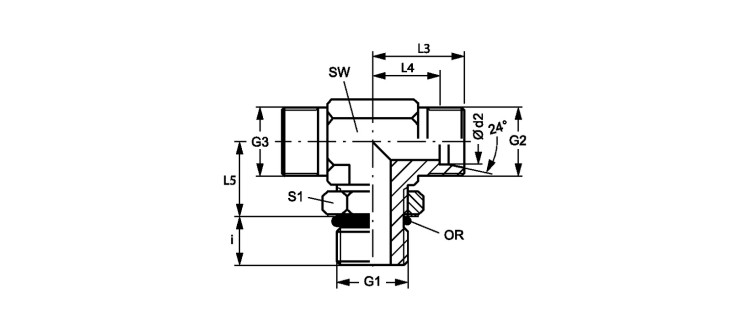

Ввертное резьбовое соединение, T-образное

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	Ø d2 mm	G1	G2 + G3	i mm	L3 mm	L4 mm	L5 mm	SW mm	S1	OR
XETOR NW 04 HL	L	6	PN 315	6	G 1/8" -28	M 12 x 1,5	7	21	14	19	14	14	8,00 x 1,50
XETOR NW 06 HL	L	8	PN 315	8	G 1/4" -19	M 14 x 1.5	9	23	16	23	14	19	10,77 x 2,62
XETOR NW 08 HL	L	10	PN 315	10	G 1/4" -19	M 16 x 1.5	9	24	17	25	19	19	10,77 x 2,62
XETOR NW 10 HL	L	12	PN 250	12	G 3/8" -19	M 18 x 1,5	9	26	19	28	19	22	13,94 x 2,62
XETOR NW 13 HL	L	15	PN 250	15	G 1/2" -14	M 22 x 1.5	13	28	21	30	22	27	17,86 x 2,62
XETOR NW 16 HL	L	18	PN 250	18	G 1/2" -14	M 26 x 1,5	13	31	24	36	27	27	17,86 x 2,62
XETOR NW 20 HL	L	22	PN 160	22	G 3/4" -14	M 30 x 2	13	35	28	36	30	36	23,47 x 2,62
XETOR NW 25 HL	L	28	PN 160	28	G 1" -11	M 36 x 2	15	38	31	44	36	41	29,50 x 3,53
XETOR NW 32 HL	L	35	PN 160	35	G 1.1/4" -11	M 45 x 2	15	48	38	50	50	50	37,69 x 3,53
XETOR NW 40 HL	L	42	PN 160	42	G 1.1/2" -11	M 52 x 2	15	49	38	52	50	50	44,04 x 3,53
XETOR NW 03 HS	S	6	PN 315	6	G 1/4" -19	M 14 x 1.5	9	22	15	23	14	19	10,77 x 2,62
XETOR NW 04 HS	S	8	PN 315	8	G 1/4" -19	M 16 x 1.5	9	24	17	27	19	19	10,77 x 2,62
XETOR NW 06 HS	S	10	PN 250	10	G 3/8" -19	M 18 x 1,5	9	25	18	29	19	22	13,94 x 2,62
XETOR NW 08 HS	S	12	PN 250	12	G 3/8" -19	M 20 x 1.5	9	29	22	29	22	22	13,94 x 2,62
XETOR NW 10 HS	S	14	PN 250	14	G 1/2" -14	M 22 x 1.5	13	43	25	36	27	27	17,86 x 2,62
XETOR NW 13 HS	S	16	PN 250	16	G 1/2" -14	M 24 x 1.5	13	33	25	36	27	27	17,86 x 2,62
XETOR NW 16 HS	S	20	PN 250	20	G 3/4" -14	M 30 x 2	12	38	28	39	30	36	23,47 x 2,62
XETOR NW 20 HS	S	25	PN 250	25	G 1" -11	M 36 x 2	14	42	30	44	36	41	29,74 x 3,53
XETOR NW 25 HS	S	30	PN 160	30	G 1.1/4" -11	M 42 x 2	15	49	36	49	50	50	37,69 x 3,53
XETOR NW 32 HS	S	38	PN 160	38	G 1.1/2" -11	M 52 x 2	15	50	34	55	50	55	44,04 x 3,53
