Sirius

XETOMK

Норма:

ISO 8434-1

Комплект поставки:

Штуцер (без накидной гайки и режущего кольца)

Конструкция:

T-образная форма

Материал:

Сталь

Модель:

Ввертное резьбовое соединение с регулировкой положения

Соединение 1:

Метрическая наружная резьба, цилиндрическая

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Соединение 3:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Кольцо круглого сечения и камерное кольцо

Форма уплотнения 2:

Внутренний конус 24°

Форма уплотнения 3:

Внутренний конус 24°

Защита поверхности:

Гальваническое покрытие

И наши менеджеры свяжутся с Вами в ближайшее время!

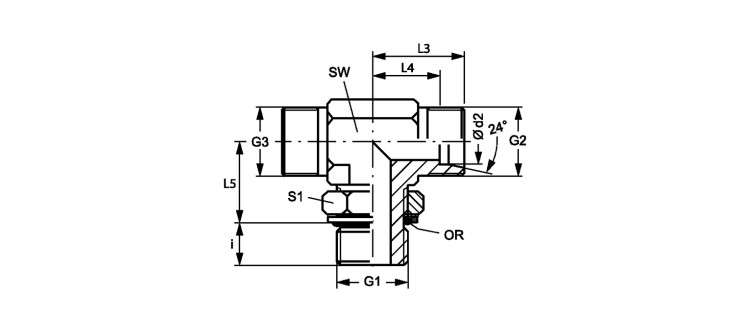

Ввертное резьбовое соединение, T-образное

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	Ø d2 mm	G1	G2 + G3	i mm	L3 mm	L4 mm	L5 mm	SW mm	S1	OR
XETOMK NW 04 HL	L	6	PN 315	6	M 10 x 1	M 12 x 1,5	7	21	14	20	14	13	8,1 x 1,6
XETOMK NW 06 HL	L	8	PN 315	8	M 12 x 1,5	M 14 x 1.5	10	23	16	22	14	17	9,3 x 2,4
XETOMK NW 08 HL	L	10	PN 315	10	M 14 x 1.5	M 16 x 1.5	9	24	17	25	19	17	11,3 x 2,4
XETOMK NW 10 HL	L	12	PN 315	12	M 16 x 1.5	M 18 x 1,5	9	26	19	26	19	19	13,3 x 2,4
XETOMK NW 13 HL	L	15	PN 315	15	M 18 x 1,5	M 22 x 1.5	11	28	21	30	22	22	15,3 x 2,4
XETOMK NW 16 HL	L	18	PN 315	18	M 22 x 1.5	M 26 x 1,5	11	31	24	33	27	27	19,3 x 2,4
XETOMK NW 20 HL	L	22	PN 160	22	M 26 x 1,5	M 30 x 2	16	35	28	35	30	36	23,3 x 2,4
XETOMK NW 20 HL 27	L	22	PN 160	22	M 27 x 2	M 30 x 2	14	35	28	35	30	32	23,6 x 2,9
XETOMK NW 25 HL	L	28	PN 160	28	M 33 x 2	M 36 x 2	14	38	31	38	36	38	29,5 x 3,0
XETOMK NW 32 HL	L	35	PN 160	35	M 42 x 2	M 45 x 2	14	48	38	48	50	50	38,0 x 3,0
XETOMK NW 40 HL	L	42	PN 160	42	M 48 x 2	M 52 x 2	16	49	38	49	50	55	44,5 x 3,0
XETOMK NW 03 HS	S	6	PN 400	6	M 12 x 1,5	M 14 x 1.5	10	22	15	22	14	17	9,3 x 2,4
XETOMK NW 04 HS	S	8	PN 400	8	M 14 x 1.5	M 16 x 1.5	10	20	17	26	19	17	11,3 x 2,4
XETOMK NW 06 HS	S	10	PN 400	10	M 16 x 1.5	M 18 x 1,5	11	25	18	27	19	19	13,3 x 2,4
XETOMK NW 08 HS	S	12	PN 400	12	M 18 x 1,5	M 20 x 1.5	12	29	22	31	22	22	15,3 x 2,4
XETOMK NW 10 HS	S	14	PN 400	14	M 20 x 1.5	M 22 x 1.5	14	33	25	25	22	27	17,3 x 2,4
XETOMK NW 13 HS	S	16	PN 400	16	M 22 x 1.5	M 24 x 1.5	14	33	25	35	27	27	19,3 x 2,4
XETOMK NW 16 HS	S	20	PN 400	20	M 27 x 2	M 30 x 2	16	38	28	39	30	32	23,6 x 2,9
XETOMK NW 20 HS	S	25	PN 315	25	M 33 x 2	M 36 x 2	16	42	30	44	36	38	29,5 x 3,0
XETOMK NW 25 HS	S	30	PN 250	30	M 42 x 2	M 42 x 2	17	49	36	51	50	50	38,0 x 3,0
XETOMK NW 32 HS	S	38	PN 200	38	M 48 x 2	M 52 x 2	19	50	34	54	50	55	44,5 x 3,0
