XVET VA

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца),предварительно монтированные
Конструкция:
T-образная форма
Материал:
нержавеющая сталь
Модель:
Резьбовое соединение с регулировкой положения
Соединение 1:
Метрическая гаечная резьба
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Патрубок с режущим кольцом
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

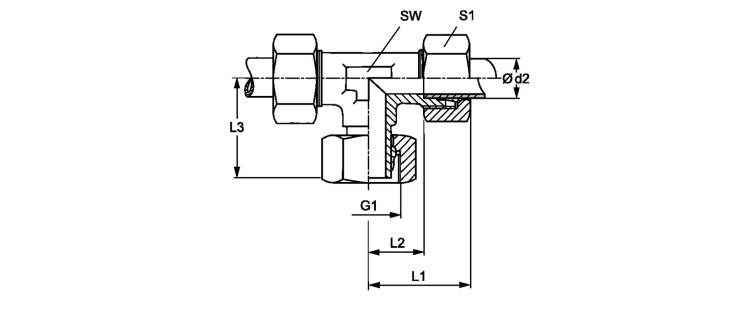

Резьбовое соединение, T-образное

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d2
mm
G1 L1
mm
L2
mm
L3
mm
SW
mm
S1
XVET NW 04 HL VA L 6 PN 315 6 M 12 x 1,5 27.0 12.0 27.0 12 14
XVET NW 06 HL VA L 8 PN 315 8 M 14 x 1.5 29.0 14.0 27.0 12 17
XVET NW 08 HL VA L 10 PN 315 10 M 16 x 1.5 30.0 15.0 28.5 14 19
XVET NW 10 HL VA L 12 PN 315 12 M 18 x 1,5 32.0 17.0 29.0 17 22
XVET NW 13 HL VA L 15 PN 315 15 M 22 x 1.5 36.0 21.0 32.0 19 27
XVET NW 16 HL VA L 18 PN 315 18 M 26 x 1,5 40.0 23.5 35.0 24 32
XVET NW 20 HL VA L 22 PN 160 22 M 30 x 2 44.0 27.5 38.0 27 36
XVET NW 25 HL VA L 28 PN 160 28 M 36 x 2 47.0 30.5 41.5 36 41
XVET NW 32 HL VA L 35 PN 160 35 M 45 x 2 56.0 34.5 51.0 41 50
XVET NW 40 HL VA L 42 PN 160 42 M 52 x 2 63.0 40.0 56.0 50 60
XVET NW 03 HS VA S 6 PN 630 6 M 14 x 1.5 31.0 16.0 27.0 12 17
XVET NW 04 HS VA S 8 PN 630 8 M 16 x 1.5 32.0 17.0 27.0 14 19
XVET NW 06 HS VA S 10 PN 630 10 M 18 x 1,5 34.0 17.5 29.5 17 22
XVET NW 08 HS VA S 12 PN 630 12 M 20 x 1.5 38.0 21.5 30.5 17 24
XVET NW 10 HS VA S 14 PN 630 14 M 22 x 1.5 40.0 22.0 34.5 19 27
XVET NW 13 HS VA S 16 PN 400 16 M 24 x 1.5 43.0 24.5 36.0 24 30
XVET NW 16 HS VA S 20 PN 400 20 M 30 x 2 48.0 26.5 44.0 27 36
XVET NW 20 HS VA S 25 PN 400 25 M 36 x 2 54.0 30.0 49.5 36 46
XVET NW 25 HS VA S 30 PN 400 30 M 42 x 2 62.0 36.5 55.0 41 50
XVET NW 32 HS VA S 38 PN 315 38 M 52 x 2 72.0 41.0 63.0 50 60
