XSA VA

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
нержавеющая сталь
Модель:
Приварное резьбовое соединение
Соединение 1:
Приварной штуцер для метрической трубы
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

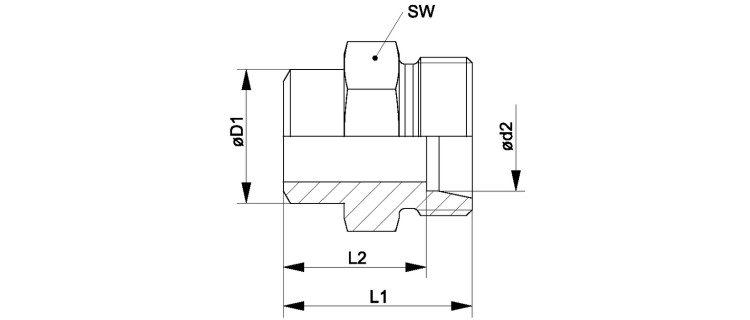

Приварное резьбовое соединение

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d2
mm
Ø D1
mm
L1
mm
L2
mm
SW
mm
XSA NW 04 HL VA L 6 PN 315 6 10 21 14.0 14
XSA NW 06 HL VA L 8 PN 315 8 12 23 16.0 14
XSA NW 08 HL VA L 10 PN 315 10 14 25 18.0 17
XSA NW 10 HL VA L 12 PN 315 12 16 25 18.0 19
XSA NW 13 HL VA L 15 PN 315 15 19 29 22.0 22
XSA NW 16 HL VA L 18 PN 315 18 22 31 23.5 27
XSA NW 20 HL VA L 22 PN 160 22 27 36 28.5 32
XSA NW 25 HL VA L 28 PN 160 28 32 38 30.5 41
XSA NW 32 HL VA L 35 PN 160 35 40 43 32.5 46
XSA NW 40 HL VA L 42 PN 160 42 46 46 35.0 55
XSA NW 03 HS VA S 6 PN 630 6 11 26 19.0 14
XSA NW 04 HS VA S 8 PN 630 8 13 28 21.0 17
XSA NW 06 HS VA S 10 PN 630 10 15 30 22.5 19
XSA NW 08 HS VA S 12 PN 630 12 17 32 24.5 22
XSA NW 10 HS VA S 14 PN 630 14 19 35 27.0 24
XSA NW 13 HS VA S 16 PN 400 16 21 35 26.6 27
XSA NW 16 HS VA S 20 PN 400 20 26 40 29.5 32
XSA NW 20 HS VA S 25 PN 400 25 31 44 32.0 41
XSA NW 25 HS VA S 30 PN 400 30 36 49 35.5 46
XSA NW 32 HS VA S 38 PN 315 38 44 54 38.0 55
