XSA
Норма:
ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Приварное резьбовое соединение
Соединение 1:
Приварной штуцер для метрической трубы
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Фосфатирование и смазка маслом (Znphr5f)
И наши менеджеры свяжутся с Вами в ближайшее время!
Приварное резьбовое соединение

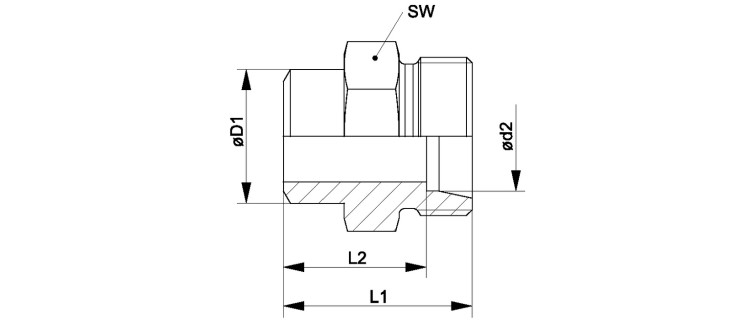

| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
Ø D1 mm |
L1 mm |
L2 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|
| XSA NW 04 HL | L | 6 | PN 315 | 6 | 10 | 21 | 14.0 | 14 |
| XSA NW 06 HL | L | 8 | PN 315 | 8 | 12 | 23 | 16.0 | 14 |
| XSA NW 08 HL | L | 10 | PN 315 | 10 | 14 | 25 | 18.0 | 17 |
| XSA NW 10 HL | L | 12 | PN 315 | 12 | 16 | 25 | 18.0 | 19 |
| XSA NW 13 HL | L | 15 | PN 315 | 15 | 19 | 29 | 22.0 | 22 |
| XSA NW 16 HL | L | 18 | PN 315 | 18 | 22 | 31 | 23.5 | 27 |
| XSA NW 20 HL | L | 22 | PN 160 | 22 | 27 | 36 | 28.5 | 32 |
| XSA NW 25 HL | L | 28 | PN 160 | 28 | 32 | 38 | 30.5 | 41 |
| XSA NW 32 HL | L | 35 | PN 160 | 35 | 40 | 43 | 32.5 | 46 |
| XSA NW 40 HL | L | 42 | PN 160 | 42 | 46 | 46 | 35.0 | 55 |
| XSA NW 03 HS | S | 6 | PN 630 | 6 | 11 | 26 | 19.0 | 14 |
| XSA NW 04 HS | S | 8 | PN 630 | 8 | 13 | 28 | 21.0 | 17 |
| XSA NW 06 HS | S | 10 | PN 630 | 10 | 15 | 30 | 22.5 | 19 |
| XSA NW 08 HS | S | 12 | PN 630 | 12 | 17 | 32 | 24.5 | 22 |
| XSA NW 10 HS | S | 14 | PN 630 | 14 | 19 | 35 | 27.0 | 24 |
| XSA NW 13 HS | S | 16 | PN 400 | 16 | 21 | 35 | 26.5 | 27 |
| XSA NW 16 HS | S | 20 | PN 400 | 20 | 26 | 40 | 29.5 | 32 |
| XSA NW 20 HS | S | 25 | PN 400 | 25 | 31 | 44 | 32.0 | 41 |
| XSA NW 25 HS | S | 30 | PN 400 | 30 | 36 | 49 | 35.5 | 46 |
| XSA NW 32 HS | S | 38 | PN 315 | 38 | 44 | 54 | 38.0 | 55 |
