Sirius

SA MG

Норма:

DIN 2353,ISO 8434-1

Комплект поставки:

Штуцер с накидной гайкой и режущим кольцом

Конструкция:

прямые

Материал:

Латунь

Модель:

Приварное резьбовое соединение

Соединение 1:

Приварной штуцер для метрической трубы

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 2:

Внутренний конус 24°

И наши менеджеры свяжутся с Вами в ближайшее время!

Приварное резьбовое соединение

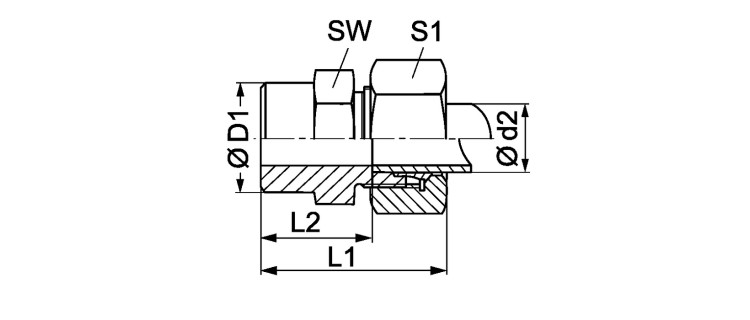

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	Ø d2 mm	Ø D1 mm	L1 mm	L2 mm	SW mm	S1
SA NW 04 HL MG	L	6	PN 200	6	10	29	14.0	14	14
SA NW 08 HL MG	L	10	PN 200	10	14	33	18.0	17	19
SA NW 10 HL MG	L	12	PN 200	12	16	33	18.0	19	22
SA NW 13 HL MG	L	15	PN 200	15	19	37	22.0	22	27
SA NW 25 HL MG	L	28	PN 100	28	32	47	30.5	41	41
