SA DKOL VA
Норма:
DIN 3865
Конструкция:
прямые
Материал:
нержавеющая сталь
Модель:
Приварной уплотнительный конус
Соединение 1:
Приварной штуцер для метрической трубы
Форма уплотнения 2:
Наружный конус 24° с кольцом круглого сечения
И наши менеджеры свяжутся с Вами в ближайшее время!

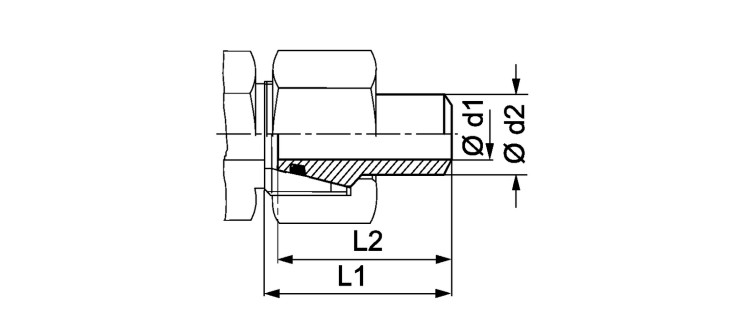

Приварной уплотнительный конус
| Наименование | Серия | Betriebsdruck | Ø d1 mm |
Ø d2 mm |
L1 mm |
L2 mm |
OR |
|---|---|---|---|---|---|---|---|
| SA NW 13 DKOL 1.5 VA | L | PN 270 | 12 | 15 | 38.0 | 36.0 | 12,0 x 2,0 |
| SA NW 13 DKOL 2 VA | L | PN 315 | 11 | 15 | 38.0 | 36.0 | 12,0 x 2,0 |
| SA NW 13 DKOL 2.5 VA | L | PN 315 | 10 | 15 | 35.0 | 34.5 | 12,0 x 2,0 |
| SA NW 16 DKOL 1.5 VA | L | PN 225 | 15 | 18 | 39.0 | 37.0 | 15,0 x 2,0 |
| SA NW 16 DKOL 2.0 VA | L | PN 300 | 14 | 18 | 39.0 | 37.0 | 15,0 x 2,0 |
| SA NW 16 DKOL 2.5 VA | L | PN 315 | 13 | 18 | 37.0 | 36.0 | 15,0 x 2,0 |
| SA NW 20 DKOL 2.0 VA | L | PN 160 | 18 | 22 | 40.5 | 38.5 | 20,0 x 2,0 |
| SA NW 20 DKOL 2.5 VA | L | PN 160 | 17 | 22 | 39.5 | 37.5 | 20,0 x 2,0 |
| SA NW 20 DKOL 3.0 VA | L | PN 160 | 16 | 22 | 40.5 | 38.5 | 20,0 x 2,0 |
| SA NW 25 DKOL 2.0 VA | L | PN 160 | 24 | 28 | 43.5 | 41.5 | 26,0 x 2,0 |
| SA NW 25 DKOL 2.5 VA | L | PN 160 | 23 | 28 | 53.0 | 48.0 | 26,0 x 2,0 |
| SA NW 25 DKOL 3 VA | L | PN 160 | 22 | 28 | 42.5 | 47.0 | 26,0 x 2,0 |
| SA NW 32 DKOL 2.0 VA | L | PN 154 | 31 | 35 | 49.0 | 47.0 | 32,0 x 2,5 |
| SA NW 32 DKOL 2.5 VA | L | PN 160 | 30 | 35 | 49.0 | 47.0 | 32,0 x 2,5 |
| SA NW 32 DKOL 3.0 VA | L | PN 160 | 29 | 35 | 49.0 | 47.0 | 32,0 x 2,5 |
| SA NW 32 DKOL 3.5 VA | L | PN 160 | 28 | 35 | 49.5 | 47.0 | 32,0 x 2,5 |
| SA NW 32 DKOL 4 VA | L | PN 160 | 27 | 35 | 49.0 | 47.0 | 32,0 x 2,5 |
| SA NW 40 DKOL 2.0 VA | L | PN 160 | 38 | 42 | 49.0 | 47.0 | 38,0 x 2,5 |
| SA NW 40 DKOL 2.5 VA | L | PN 160 | 37 | 42 | 49.0 | 47.0 | 38,0 x 2,5 |
| SA NW 40 DKOL 3 VA | L | PN 160 | 36 | 42 | 50.0 | 47.0 | 38,0 x 2,5 |
| SA NW 40 DKOL 4 VA | L | PN 160 | 34 | 42 | 49.0 | 47.0 | 38,0 x 2,5 |
