SA DKOL
Норма:
ISO 8434-1,DIN 3865
Конструкция:
прямые
Материал:
Сталь
Модель:
Приварной уплотнительный конус
Соединение 1:
ISO 8434-1,DIN 3865
Форма уплотнения 2:
Наружный конус 24° с кольцом круглого сечения
Защита поверхности:
Фосфатирование и смазка маслом (Znphr5f)
И наши менеджеры свяжутся с Вами в ближайшее время!

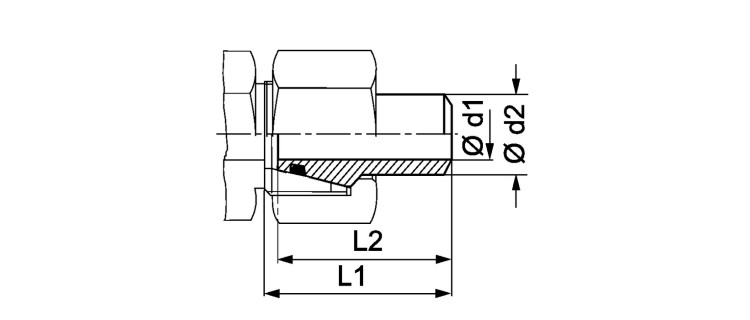

Приварной уплотнительный конус
| Наименование | Серия | Betriebsdruck | Ø d1 mm |
Ø d2 mm |
L1 mm |
L2 mm |
OR |
|---|---|---|---|---|---|---|---|
| SA NW 04 DKOL 1 | L | PN 315 | 4 | 6 | 32.0 | 30.5 | 4,0 x 1,5 |
| SA NW 06 DKOL 1 | L | PN 315 | 6 | 8 | 32.0 | 30.5 | 6,0 x 1,5 |
| SA NW 08 DKOL 1 | L | PN 249 | 8 | 10 | 33.5 | 32.5 | 7,5 x 1,5 |
| SA NW 10 DKOL 1.5 | L | PN 315 | 9 | 12 | 33.5 | 32.5 | 9,0 x 1,5 |
| SA NW 13 DKOL 2.5 | L | PN 315 | 10 | 15 | 35.0 | 34.5 | 12,0 x 2,0 |
| SA NW 16 DKOL 2.5 | L | PN 315 | 13 | 18 | 37.0 | 36.0 | 15,0 x 2,0 |
| SA NW 20 DKOL 2.5 | L | PN 160 | 17 | 22 | 39.5 | 37.5 | 20,0 x 2,0 |
| SA NW 25 DKOL 2.5 | L | PN 160 | 23 | 28 | 42.5 | 41.0 | 26,0 x 2,0 |
| SA NW 25 DKOL 3 | L | PN 160 | 22 | 28 | 42.5 | 41.0 | 26,0 x 2,0 |
| SA NW 32 DKOL 3 | L | PN 160 | 29 | 35 | 49.4 | 47.0 | 32,0 x 2,5 |
| SA NW 32 DKOL 3.5 | L | PN 160 | 28 | 35 | 49.5 | 47.0 | 32,0 x 2,5 |
| SA NW 40 DKOL 2 | L | PN 129 | 38 | 42 | 50.0 | 47.0 | 38,0 x 2,5 |
| SA NW 40 DKOL 3 | L | PN 160 | 36 | 42 | 50.0 | 47.0 | 38,0 x 2,5 |
