Sirius

SA DKO

Норма:

ISO 8434-1,DIN 3865

Конструкция:

прямые

Материал:

Сталь

Модель:

Приварной уплотнительный конус

Соединение 1:

Приварной штуцер для метрической трубы

Форма уплотнения 2:

Наружный конус 24° с кольцом круглого сечения

Защита поверхности:

Фосфатирование и смазка маслом (Znphr5f)

И наши менеджеры свяжутся с Вами в ближайшее время!

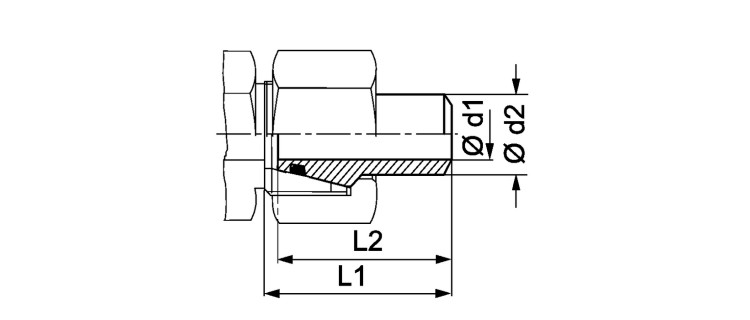

Приварной уплотнительный конус

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	Ø d1 mm	Ø d2 mm	L1 mm	L2 mm	OR
SA NW 03 DKO 1.5	S	6	PN 528	3	6	32.5	31.0	4,0 x 1,5
SA NW 04 DKO 1.5	S	8	PN 414	5	8	32.0	30.0	6,0 x 1,5
SA NW 04 DKO 2	S	8	PN 528	4	8	31.5	31.0	6,0 x 1,5
SA NW 06 DKO 1	S	10	PN 249	8	10	33.5	32.5	7,5 x 1,5
SA NW 06 DKO 1.5	S	10	PN 358	7	10	33.5	31.5	7,5 x 1,5
SA NW 06 DKO 2	S	10	PN 460	6	10	33.5	31.5	7,5 x 1,5
SA NW 08 DKO 1.5	S	12	PN 305	9	12	33.5	31.5	9,0 x 1,5
SA NW 08 DKO 2	S	12	PN 393	8	12	33.5	31.5	9,0 x 1,5
SA NW 08 DKO 2.5	S	12	PN 476	7	12	33.5	31.5	9,0 x 1,5
SA NW 08 DKO 3	S	12	PN 551	6	12	33.5	32.5	9,0 x 1,5
SA NW 10 DKO 2	S	14	PN 343	10	14	40.0	37.5	10,0 x 2,0
SA NW 10 DKO 3	S	14	PN 487	8	14	39.5	38.5	10,0 x 2,0
SA NW 13 DKO 1.5	S	16	PN 234	13	16	40.5	37.5	12,0 x 2,0
SA NW 13 DKO 2	S	16	PN 305	12	16	40.5	37.5	12,0 x 2,0
SA NW 13 DKO 2.5	S	16	PN 372	11	16	40.5	37.5	12,0 x 2,0
SA NW 13 DKO 3	S	16	PN 400	10	16	40.5	37.5	12,0 x 2,0
SA NW 16 DKO 2	S	20	PN 249	16	20	47.0	43.5	16,3 x 2,4
SA NW 16 DKO 2.5	S	20	PN 305	15	20	46.5	43.0	16,3 x 2,4
SA NW 16 DKO 3	S	20	PN 358	14	20	46.5	43.0	16,3 x 2,4
SA NW 16 DKO 3.5	S	20	PN 400	13	20	47.5	43.5	16,3 x 2,4
SA NW 16 DKO 4	S	20	PN 400	12	20	46.5	43.0	16,3 x 2,4
SA NW 20 DKO 2	S	25	PN 201	21	25	53.0	48.0	20,3 x 2,4
SA NW 20 DKO 3	S	25	PN 294	19	25	53.0	48.0	20,3 x 2,4
SA NW 20 DKO 4	S	25	PN 379	17	25	53.0	48.0	20,3 x 2,4
SA NW 20 DKO 5	S	25	PN 400	15	25	53.0	48.0	20,3 x 2,4
SA NW 25 DKO 3	S	30	PN 249	24	30	57.5	51.5	25,3 x 2,4
SA NW 25 DKO 4	S	30	PN 323	22	30	57.5	51.5	25,3 x 2,4
SA NW 25 DKO 5	S	30	PN 393	20	30	57.5	51.5	25,3 x 2,4
SA NW 25 DKO 6	S	30	PN 400	18	30	57.0	52.0	25,3 x 2,4
SA NW 32 DKO 4	S	38	PN 261	30	38	64.0	55.0	33,3 x 2,4
SA NW 32 DKO 5	S	38	PN 315	28	38	64.0	55.0	33,3 x 2,4
SA NW 32 DKO 6	S	38	PN 315	26	38	64.0	55.0	33,3 x 2,4
SA NW 32 DKO 7	S	38	PN 315	24	38	64.0	56.5	33,3 x 2,4
