XVU

XVU
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба UN/UNF
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма F
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

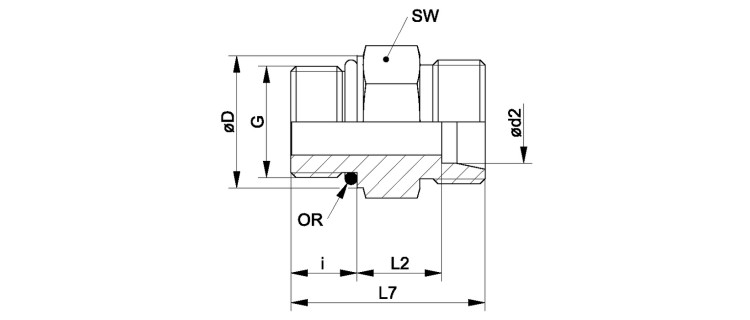

Ввертное резьбовое соединение

Наименование Серия Наружный Ø трубы
mm		 Betriebsdruck Ø d2
mm		 G Ø D
mm		 i
mm		 L2
mm		 L7
mm		 SW
mm		 OR
XVU NW 04 HL 7/16 L 6 PN 315 6 7/16"-20 UNF 14.4 9.1 9.9 26.0 17 9,17 x 1,83
XVU NW 04 HL 1/2 L 6 PN 315 6 1/2"-20 UNF 16.8 9.1 9.9 26.0 17 10,52 x 1,83
XVU NW 04 HL 9/16 L 6 PN 315 6 9/16"-18 UNF 17.6 10.0 11.0 28.0 19 11,89 x 1,98
XVU NW 06 HL 7/16 L 8 PN 315 8 7/16"-20 UNF 14.4 9.1 12.9 29.0 17 9,17 x 1,83
XVU NW 06 HL 1/2 L 8 PN 315 8 1/2"-20 UNF 16.8 9.1 12.9 29.0 17 10,52 x 1,83
XVU NW 06 HL 9/16 L 8 PN 315 8 9/16"-18 UNF 17.6 10.0 13.0 30.0 19 11,89 x 1,98
XVU NW 08 HL 7/16 L 10 PN 315 10 7/16"-20 UNF 14.4 9.1 13.9 30.0 17 9,17 x 1,83
XVU NW 08 HL 9/16 L 10 PN 315 10 9/16"-18 UNF 17.6 10.0 14.0 31.0 19 11,89 x 1,98
XVU NW 08 HL 3/4 L 10 PN 315 10 3/4" -16 UNF 22.3 11.1 14.9 33.0 24 16,36 x 2,20
XVU NW 10 HL 9/16 L 12 PN 315 12 9/16"-18 UNF 17.6 10.0 12.0 29.0 19 11,89 x 1,98
XVU NW 10 HL 3/4 L 12 PN 315 12 3/4" -16 UNF 22.3 11.1 12.9 31.0 24 16,36 x 2,20
XVU NW 10 HL 7/8 L 12 PN 315 12 7/8" -14 UNF 25.5 12.7 14.3 34.0 27 19,18 x 2,46
XVU NW 13 HL 9/16 L 15 PN 315 15 9/16"-18 UNF 17.6 10.0 14.0 31.0 24 11,89 x 1,98
XVU NW 13 HL 3/4 L 15 PN 315 15 3/4" -16 UNF 22.3 11.1 13.9 32.0 24 16,36 x 2,20
XVU NW 13 HL 7/8 L 15 PN 315 15 7/8" -14 UNF 25.5 12.7 15.8 35.5 27 19,18 x 2,46
XVU NW 16 HL 3/4 L 18 PN 315 18 3/4" -16 UNF 22.3 11.1 14.4 33.0 27 16,36 x 2,20
XVU NW 16 HL 7/8 L 18 PN 315 18 7/8" -14 UNF 25.5 12.7 14.5 34.7 27 19,18 x 2,46
XVU NW 16 HL 1 1/16 L 18 PN 315 18 1.1/16" -12 UN 31.9 15.1 14.4 37.0 32 23,47 x 2,95
XVU NW 20 HL 7/8 L 22 PN 160 22 7/8" -14 UNF 25.5 12.7 16.8 37.0 32 19,18 x 2,46
XVU NW 20 HL 1 1/16 L 22 PN 160 22 1.1/16" -12 UN 31.9 15.1 16.4 39.0 32 23,47 x 2,95
XVU NW 20 HL 1 5/16 L 22 PN 160 22 1.5/16" -12 UN 38.2 15.1 17.4 40.0 41 29,74 x 2,95
XVU NW 25 HL 7/8 L 28 PN 160 28 7/8" -14 UNF 25.5 12.7 19.8 40.0 41 19,18 x 2,46
XVU NW 25 HL 1 1/16 L 28 PN 160 28 1.1/16" -12 UN 31.9 15.1 17.4 40.0 41 23,47 x 2,95
XVU NW 25 HL 1 5/16 L 28 PN 160 28 1.5/16" -12 UN 38.2 15.1 17.4 40.0 41 29,74 x 2,95
XVU NW 32 HL 1 5/16 L 35 PN 160 35 1.5/16" -12 UN 38.2 15.1 17.4 43.0 46 29,74 x 2,95
XVU NW 32 HL 1 5/8 L 35 PN 160 35 1.5/8" -12 UN 47.7 15.1 17.4 43.0 50 37,47 x 3,00
XVU NW 40 HL 1 5/8 L 42 PN 160 42 1.5/8" -12 UN 47.7 15.1 18.9 45.0 55 37,47 x 3,00
XVU NW 40 HL 1 7/8 L 42 PN 160 42 1.7/8" -12 UN 53.8 15.1 18.9 45.0 60 43,69 x 3,00
XVU NW 03 HS 7/16 S 6 PN 630 6 7/16"-20 UNF 14.4 9.1 14.9 31.0 17 9,17 x 1,83
XVU NW 04 HS 7/16 S 8 PN 630 8 7/16"-20 UNF 14.4 9.1 14.9 31.0 17 9,17 x 1,83
XVU NW 04 HS 1/2 S 8 PN 630 8 1/2"-20 UNF 16.8 9.1 14.9 31.0 19 10,52 x 1,83
XVU NW 04 HS 9/16 S 8 PN 630 8 9/16"-18 UNF 17.6 10.0 15.0 32.0 19 11,89 x 1,98
XVU NW 06 HS 9/16 S 10 PN 630 10 9/16"-18 UNF 17.6 10.0 14.5 32.0 19 10,89 x 1,98
XVU NW 06 HS 3/4 S 10 PN 630 10 3/4" -16 UNF 22.3 11.1 14.4 33.0 24 16,36 x 2,20
XVU NW 08 HS 9/16 S 12 PN 630 12 9/16"-18 UNF 17.6 10.0 14.5 32.0 22 11,89 x 1,98
XVU NW 08 HS 3/4 S 12 PN 630 12 3/4" -16 UNF 22.3 11.1 17.4 36.0 24 16,36 x 2,20
XVU NW 08 HS 7/8 S 12 PN 630 12 7/8" -14 UNF 25.5 12.7 17.8 38.0 27 19,18 x 2,46
XVU NW 10 HS 3/4 S 14 PN 630 14 3/4" -16 UNF 22.3 11.1 15.9 35.0 24 16,36 x 2,20
XVU NW 13 HS 3/4 S 16 PN 400 16 3/4" -16 UNF 22.3 11.1 15.4 35.0 24 16,36 x 2,20
XVU NW 13 HS 7/8 S 16 PN 400 16 7/8" -14 UNF 25.5 12.7 18.8 40.0 27 19,18 x 2,46
XVU NW 13 HS 1 1/16 S 16 PN 400 16 1.1/16" -12 UN 31.9 15.1 20.4 44.0 32 23,47 x 2,95
XVU NW 16 HS 3/4 S 20 PN 400 20 3/4" -16 UNF 22.3 11.1 20.4 42.0 32 16,36 x 2,20
XVU NW 16 HS 7/8 S 20 PN 400 20 7/8" -14 UNF 25.5 12.7 20.8 44.0 32 19,18 x 2,46
XVU NW 16 HS 1 1/16 S 20 PN 400 20 1.1/16" -12 UN 31.9 15.1 20.4 46.0 32 23,47 x 2,95
XVU NW 20 HS 1 1/16 S 25 PN 400 25 1.1/16" -12 UN 31.9 15.1 22.9 50.0 41 23,47 x 2,95
XVU NW 20 HS 1 5/16 S 25 PN 400 25 1.5/16" -12 UN 38.2 15.1 22.9 50.0 41 29,74 x 2,95
XVU NW 25 HS 1 5/16 S 30 PN 400 30 1.5/16" -12 UN 38.2 15.1 23.4 52.0 46 29,74 x 2,95
XVU NW 25 HS 1 5/8 S 30 PN 400 30 1.5/8" -12 UN 47.7 15.1 23.4 52.0 50 37,47 x 3,00
XVU NW 32 HS 1 5/8 S 38 PN 315 38 1.5/8" -12 UN 47.7 15.1 25.9 57.0 55 37,47 x 3,00
XVU NW 32 HS 1 7/8 S 38 PN 315 38 1.7/8" -12 UN 53.8 15.1 25.9 57.0 60 43,69 x 3,00
