VN MG
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
прямые
Материал:
Латунь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба NPT
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

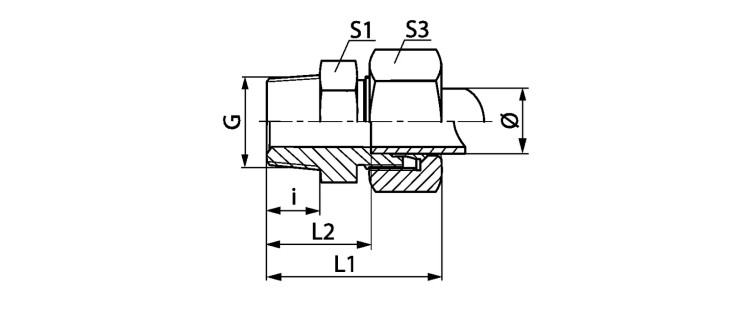

Ввертное резьбовое соединение
Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | G | i mm |
L1 mm |
L2 mm |
S1 | S3 |
---|---|---|---|---|---|---|---|---|---|
VN 06 LL MG | LL | 6 | PN 63 | 1/8" -27 NPT | 10.0 | 28.0 | 16.5 | 11 | 12 |
VN 08 LL MG | LL | 8 | PN 63 | 1/8" -27 NPT | 10.0 | 30.0 | 18.5 | 12 | 14 |
VN NW 04 HL MG | L | 6 | PN 200 | 1/8" -27 NPT | 10.0 | 32.0 | 17.0 | 12 | 14 |
VN NW 04 HL 1/4 MG | L | 6 | PN 200 | 1/4" -18 NPT | 15.0 | 38.0 | 23.0 | 17 | 14 |
VN NW 04 HL 1/2 MG | L | 6 | PN 200 | 1/2" -14 NPT | 20.0 | 44.0 | 29.0 | 24 | 14 |
VN NW 06 HL MG | L | 8 | PN 200 | 1/4" -18 NPT | 15.0 | 38.0 | 23.0 | 17 | 17 |
VN NW 08 HL MG | L | 10 | PN 200 | 1/4" -18 NPT | 15.0 | 39.0 | 24.0 | 17 | 19 |
VN NW 10 HL 1/4 MG | L | 12 | PN 200 | 1/4" -18 NPT | 15.0 | 40.0 | 25.0 | 19 | 22 |
VN NW 10 HL MG | L | 12 | PN 200 | 3/8" -18 NPT | 15.5 | 40.0 | 25.0 | 19 | 22 |
VN NW 10 HL 1/2 MG | L | 12 | PN 200 | 1/2" -14 NPT | 20.0 | 45.0 | 30.0 | 24 | 22 |
VN NW 13 HL MG | L | 15 | PN 200 | 1/2" -14 NPT | 20.0 | 46.0 | 31.0 | 24 | 27 |
VN NW 16 HL MG | L | 18 | PN 200 | 1/2" -14 NPT | 20.0 | 48.0 | 31.5 | 27 | 32 |
VN NW 20 HL MG | L | 22 | PN 100 | 3/4" -14 NPT | 20.0 | 50.0 | 33.5 | 32 | 36 |
VN NW 25 HL MG | L | 28 | PN 100 | 1" -11.5 NPT | 25.0 | 56.0 | 39.5 | 41 | 41 |
VN NW 03 HS MG | S | 6 | PN 400 | 1/4" -18 NPT | 15.0 | 43.0 | 28.0 | 17 | 17 |
VN NW 04 HS MG | S | 8 | PN 400 | 1/4" -18 NPT | 15.0 | 43.0 | 28.0 | 17 | 19 |
VN NW 04 HS 1/2 MG | S | 8 | PN 400 | 1/2" -14 NPT | 19.5 | 50.0 | 35.0 | 22 | 19 |
VN NW 06 HS MG | S | 10 | PN 400 | 3/8" -18 NPT | 15.5 | 44.0 | 27.5 | 19 | 22 |
VN NW 06 HS 1/2 MG | S | 10 | PN 400 | 1/2" -14 NPT | 20.0 | 51.0 | 34.5 | 24 | 22 |
VN NW 08 HS MG | S | 12 | PN 400 | 3/8" -18 NPT | 15.5 | 46.0 | 29.5 | 22 | 24 |
VN NW 08 HS 1/2 MG | S | 12 | PN 400 | 1/2" -14 NPT | 20.0 | 51.0 | 34.5 | 24 | 24 |
VN NW 10 HS MG | S | 14 | PN 400 | 1/2" -14 NPT | 20.0 | 54.0 | 36.0 | 24 | 27 |
VN NW 13 HS MG | S | 16 | PN 250 | 1/2" -14 NPT | 20.0 | 54.0 | 35.5 | 27 | 30 |
VN NW 16 HS MG | S | 20 | PN 250 | 3/4" -14 NPT | 20.0 | 59.0 | 37.5 | 32 | 36 |
