XVRK VA

Норма:
DIN 3901
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
нержавеющая сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSPT, коническая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

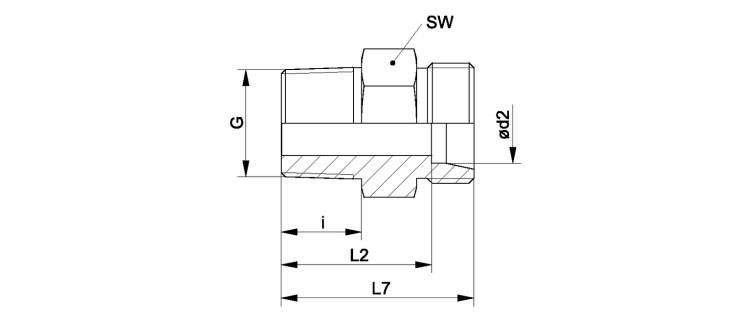

Ввертное резьбовое соединение

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck G i
mm
L2
mm
L7
mm
SW
mm
Ø d2
mm
XVR 04 LL VA LL 4 PN 100 R 1/8" K 8.0 16.0 20.0 11 4
XVR 06 LL VA LL 6 PN 100 R 1/8" K 8.0 14.5 20.0 11 6
XVR 06 LL 1/4 VA LL 6 PN 100 R 1/4" K 12.0 14.5 20.0 12 6
XVR 08 LL 1/4 VA LL 8 PN 100 R 1/4" K 12.0 20.5 26.0 14 8
XVR 08 LL VA LL 8 PN 100 R 1/8" K 8.0 16.5 22.0 12 8
XVRK NW 04 HL VA L 6 PN 315 R 1/8" K 10.5 17.5 24.5 12 6
XVRK NW 04 HL 1/4 VA L 6 PN 315 R 1/4" K 14.0 22.0 29.0 17 6
XVRK NW 04 HL 3/8 VA L 6 PN 315 R 1/2" K 14.5 23.5 30.5 19 6
XVRK NW 04 HL 1/2 VA L 6 PN 315 R 1/2" K 18.5 27.5 34.5 22 6
XVRK NW 06 HL 1/8 VA L 8 PN 315 R 1/8" K 10.5 18.5 25.5 14 8
XVRK NW 06 HL VA L 8 PN 315 R 1/4" K 14.0 22.0 29.0 17 8
XVRK NW 06 HL 3/8 VA L 8 PN 315 R 3/8" K 14.5 22.5 30.5 19 8
XVRK NW 06 HL 1/2 VA L 8 PN 315 R 1/2" K 18.5 27.5 34.5 22 8
XVRK NW 08 HL VA L 10 PN 315 R 1/4" K 14.0 23.0 30.0 17 10
XVRK NW 08 HL 1/8 VA L 10 PN 315 R 1/8" K 10.5 19.5 26.5 17 10
XVRK NW 08 HL 3/8 VA L 10 PN 315 R 3/8" K 14.5 24.5 31.5 19 10
XVRK NW 08 HL 1/2 VA L 10 PN 315 R 1/2" K 18.5 28.5 35.5 22 10
XVRK NW 10 HL VA L 12 PN 315 R 3/8" K 14.5 24.5 31.5 19 12
XVRK NW 10 HL 1/8 VA L 12 PN 315 R 1/8" K 10.5 20.5 27.5 19 12
XVRK NW 10 HL 1/4 VA L 12 PN 315 R 1/4" K 14.0 24.0 31.0 19 12
XVRK NW 10 HL 1/2 VA L 12 PN 315 R 1/2" K 18.5 28.5 35.5 24 12
XVRK NW 10 HL 3/4 VA L 12 PN 315 R 3/4" K 20.0 31.0 38.0 32 12
XVRK NW 13 HL 1/4 VA L 15 PN 315 R 1/4" K 14.0 25.0 32.0 24 15
XVRK NW 13 HL VA L 15 PN 315 R 1/2" K 18.5 29.5 36.5 24 15
XVRK NW 13 HL 3/8 VA L 15 PN 315 R 3/8" K 14.5 25.5 24.0 33 15
XVRK NW 13 HL 3/4 VA L 15 PN 315 R 3/4" K 20.0 32.0 39.0 32 15
XVRK NW 16 HL VA L 18 PN 315 R 1/2" K 18.5 30.0 37.5 27 18
XVRK NW 16 HL 3/8 VA L 18 PN 315 R 3/8" K 14.5 26.0 33.5 27 18
XVRK NW 16 HL 3/4 VA L 18 PN 160 R 3/4" K 20.0 31.5 39.0 32 18
XVRK NW 20 HL 3/8 VA L 22 PN 160 R 3/8" K 14.5 28.0 35.5 32 22
XVRK NW 20 HL VA L 22 PN 160 R 3/4" K 20.0 33.5 41.0 32 22
XVRK NW 20 HL 1/2 VA L 22 PN 160 R 1/2" K 18.5 32.0 39.5 32 22
XVRK NW 20 HL 1 VA L 22 PN 160 R 1" K 24.0 38.5 46.0 41 22
XVRK NW 25 HL 1/2 VA L 28 PN 160 R 1/2" K 18.5 33.0 40.5 41 28
XVRK NW 25 HL 3/4 VA L 28 PN 160 R 3/4" K 20.0 34.5 42.0 41 28
XVRK NW 25 HL VA L 28 PN 160 R 1" K 24.0 38.5 46.0 41 28
XVRK NW 25 HL 1 1/4 VA L 28 PN 160 R 1.1/4" K 26.0 43.5 51.0 46 28
XVRK NW 32 HL VA L 35 PN 160 R 1.1/4" K 26.0 42.5 53.0 46 35
XVRK NW 32 HL 1 VA L 35 PN 160 R 1" K 24.0 40.5 51.0 46 35
XVRK NW 40 HL VA L 42 PN 160 R 1.1/2" K 27.0 43.0 54.0 55 42
XVRK NW 40 HL 1 1/4 VA L 42 PN 160 R 1.1/4" K 26.0 42.0 53.0 55 42
XVRK NW 03 HS VA S 6 PN 400 R 1/4" K 14.0 27.0 34.0 17 6
XVRK NW 04 HS VA S 8 PN 400 R 1/4" K 14.0 27.0 34.0 17 8
XVRK NW 04 HS 3/8 VA S 8 PN 160 R 3/8" K 14.5 27.5 34.5 19 8
XVRK NW 06 HS VA S 10 PN 400 R 3/8" K 14.5 27.0 34.5 19 10
XVRK NW 06 HS 1/4 VA S 10 PN 400 R 1/4" K 14.0 26.5 34.0 19 10
XVRK NW 08 HS VA S 12 PN 400 R 3/8" K 14.5 29.0 36.5 22 12
XVRK NW 08 HS 1/2 VA S 12 PN 400 R 1/2" K 18.5 33.0 40.5 22 12
XVRK NW 10 HS VA S 14 PN 400 R 1/2" K 18.5 34.5 42.5 24 14
XVRK NW 13 HS VA S 16 PN 400 R 1/2" K 18.5 34.0 42.5 27 16
XVRK NW 16 HS VA S 20 PN 400 R 3/4" K 20.0 37.5 48.0 32 20
XVRK NW 16 HS 1/2 VA S 20 PN 400 R 1/2" K 18.5 36.0 46.5 32 20
XVRK NW 20 HS VA S 25 PN 400 R 1" K 24.0 43.0 55.0 41 25
XVRK NW 25 HS VA S 30 PN 250 R 1.1/4" K 26.0 45.5 59.0 46 30
