XVRK

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSPT, коническая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

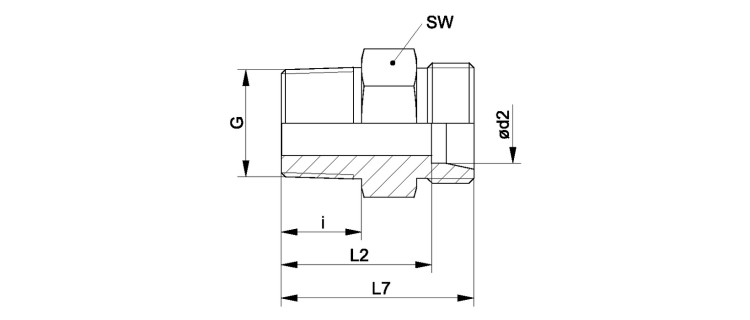

Ввертное резьбовое соединение

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck G i
mm
L2
mm
L7
mm
SW
mm
Ø d2
mm
XVR 04 LL LL 4 PN 100 R 1/8" K 8.0 16.0 20.0 11 4
XVR 05 LL LL 5 PN 100 R 1/8" K 8.0 14.5 20.0 11 5
XVR 06 LL LL 6 PN 100 R 1/8" K 8.0 14.5 20.0 11 6
XVR 06 LL 1/4 LL 6 PN 100 R 1/4" K 12.0 14.5 20.0 12 6
XVR 08 LL LL 8 PN 100 R 1/8" K 8.0 16.5 22.0 12 8
XVR 08 LL 1/4 LL 8 PN 100 R 1/4" K 12.0 20.5 26.0 14 8
XVR 10 LL LL 10 PN 100 R 1/4" K 12.0 20.5 26.0 14 10
XVR 12 LL LL 12 PN 100 R 1/4" K 12.0 20.0 26.0 17 12
XVR 12 LL 3/8 LL 12 PN 100 R 3/8" K 12.0 20.0 26.0 17 12
XVRK NW 04 HL L 6 PN 315 R 1/8" K 10.5 17.5 24.5 12 6
XVRK NW 04 HL 1/4 L 6 PN 315 R 1/4" K 14.0 22.0 29.0 17 6
XVRK NW 06 HL 1/8 L 8 PN 315 R 1/8" K 10.5 18.5 25.5 14 8
XVRK NW 06 HL L 8 PN 315 R 1/4" K 14.0 22.0 29.0 17 8
XVRK NW 06 HL 3/8 L 8 PN 315 R 3/8" K 14.5 22.5 30.5 19 8
XVRK NW 06 HL 1/2 L 8 PN 315 R 1/2" K 18.5 27.5 34.5 22 8
XVRK NW 08 HL 1/8 L 10 PN 315 R 1/8" K 10.5 19.5 26.5 17 10
XVRK NW 08 HL L 10 PN 315 R 1/4" K 14.0 23.0 30.0 17 10
XVRK NW 08 HL 3/8 L 10 PN 315 R 3/8" K 14.5 24.5 31.5 19 10
XVRK NW 08 HL 1/2 L 10 PN 315 R 1/2" K 18.5 28.5 35.5 22 10
XVRK NW 10 HL 1/4 L 12 PN 315 R 1/4" K 14.0 24.0 31.0 19 12
XVRK NW 10 HL L 12 PN 315 R 3/8" K 14.5 24.5 31.5 19 12
XVRK NW 10 HL 1/2 L 12 PN 315 R 1/2" K 18.5 28.5 35.5 24 12
XVRK NW 13 HL 3/8 L 15 PN 315 R 3/8" K 14.5 25.5 24.0 33 15
XVRK NW 13 HL L 15 PN 315 R 1/2" K 18.5 29.5 36.5 24 15
XVRK NW 16 HL 3/8 L 18 PN 315 R 3/8" K 14.5 26.0 33.5 27 18
XVRK NW 16 HL L 18 PN 315 R 1/2" K 18.5 30.0 37.5 27 18
XVRK NW 16 HL 3/4 L 18 PN 160 R 3/4" K 20.0 31.5 39.0 32 18
XVRK NW 20 HL 1/2 L 22 PN 160 R 1/2" K 18.5 32.0 39.5 32 22
XVRK NW 20 HL L 22 PN 160 R 3/4" K 20.0 33.5 41.0 32 22
XVRK NW 25 HL L 28 PN 160 R 1" K 24.0 38.5 46.0 41 28
XVRK NW 32 HL 1 L 35 PN 160 R 1" K 24.0 40.5 51.0 46 35
XVRK NW 32 HL L 35 PN 160 R 1.1/4" K 26.0 42.5 53.0 46 35
XVRK NW 40 HL L 42 PN 160 R 1.1/2" K 27.0 43.0 54.0 55 42
XVRK NW 03 HS S 6 PN 400 R 1/4" K 14.0 27.0 34.0 17 6
XVRK NW 04 HS S 8 PN 400 R 1/4" K 14.0 27.0 34.0 17 8
XVRK NW 06 HS 1/4 S 10 PN 400 R 1/4" K 14.0 26.5 34.0 19 10
XVRK NW 06 HS S 10 PN 400 R 3/8" K 14.5 27.0 34.5 19 10
XVRK NW 08 HS 1/4 S 12 PN 400 R 1/4" K 14.0 28.5 36.0 22 12
XVRK NW 08 HS S 12 PN 400 R 3/8" K 14.5 29.0 36.5 22 12
XVRK NW 08 HS 1/2 S 12 PN 400 R 1/2" K 18.5 33.0 40.5 22 12
XVRK NW 10 HS 3/8 S 14 PN 400 R 3/8" K 14.5 30.5 38.5 24 14
XVRK NW 10 HS S 14 PN 400 R 1/2" K 18.5 34.5 42.5 24 14
XVRK NW 13 HS 3/8 S 16 PN 400 R 3/8" K 14.5 30.0 38.5 27 16
XVRK NW 13 HS S 16 PN 400 R 1/2" K 18.5 34.0 42.5 27 16
XVRK NW 16 HS S 20 PN 400 R 3/4" K 20.0 37.5 48.0 32 20
XVRK NW 20 HS S 25 PN 400 R 1" K 24.0 43.0 55.0 41 25
XVRK NW 25 HS 1 S 30 PN 400 R 1" K 24.0 43.5 57.0 46 30
XVRK NW 25 HS S 30 PN 400 R 1.1/4" K 26.0 45.5 59.0 46 30
XVRK NW 32 HS S 38 PN 315 R 1.1/2" K 27.0 49.0 65.0 55 38
