VRK MG

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
прямые
Материал:
Латунь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSPT, коническая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

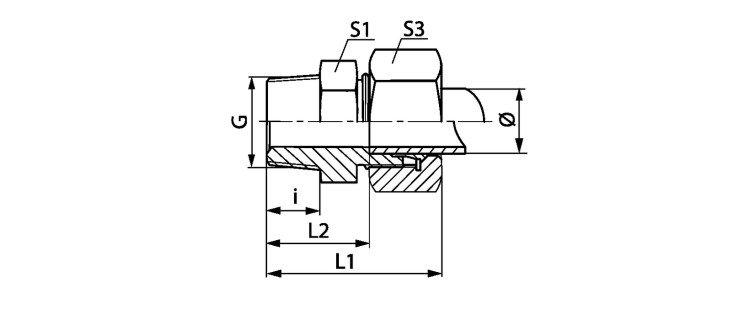

Ввертное резьбовое соединение

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck G i
mm
L1
mm
L2
mm
S1 S3
VR 04 LL MG LL 4 PN 63 R 1/8" K 8 26 16.0 11 10
VR 06 LL MG LL 6 PN 63 R 1/8" K 8 26 14.5 11 12
VR 08 LL 1/4 MG LL 8 PN 63 R 1/4" K 13 33 21.5 17 14
VR 08 LL MG LL 8 PN 63 R 1/8" K 8 28 16.5 12 14
VR 10 LL MG LL 10 PN 63 R 1/4" K 12 32 20.5 14 17
VR 12 LL MG LL 12 PN 63 R 1/4" K 12 32 20.0 17 19
