XVR ED VA

XVR ED VA
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
нержавеющая сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма E
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

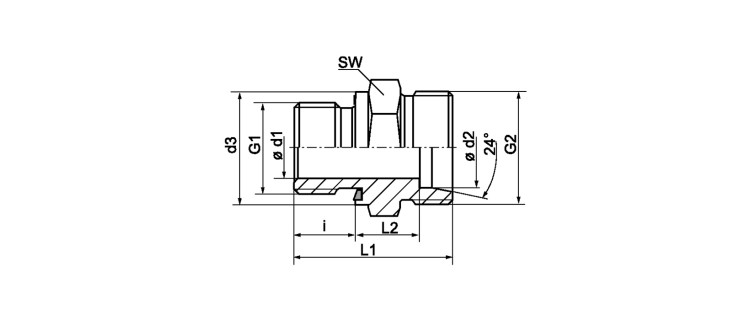

Ввертное резьбовое соединение

Наименование Серия Наружный Ø трубы
mm		 Betriebsdruck Ø d2
mm		 G1 G2 Ø d3
mm		 i
mm		 L1
mm		 L2
mm		 SW
mm
XVR NW 04 HL ED VA L 6 PN 315 6 G 1/8" -28 M 12 x 1,5 13.9 8 23.5 8.5 14
XVR NW 04 HL 1/4 ED VA L 6 PN 315 6 G 1/4" -19 M 12 x 1,5 18.9 12 29.0 10.0 19
XVR NW 04 HL 3/8 ED VA L 6 PN 315 6 G 3/8" -19 M 12 x 1,5 21.9 12 29.5 10.5 22
XVR NW 04 HL 1/2 ED VA L 6 PN 315 6 G 1/2" -14 M 12 x 1,5 26.9 14 32.0 11.0 27
XVR NW 06 HL 1/8 ED VA L 8 PN 315 8 G 1/8" -28 M 14 x 1.5 13.9 8 24.5 9.5 14
XVR NW 06 HL ED VA L 8 PN 315 8 G 1/4" -19 M 14 x 1.5 18.9 12 29.0 10.0 19
XVR NW 06 HL 3/8 ED VA L 8 PN 315 8 G 3/8" -19 M 14 x 1.5 21.9 12 30.5 11.5 22
XVR NW 06 HL 1/2 ED VA L 8 PN 315 8 G 1/2" -14 M 14 x 1.5 26.9 14 33.0 12.0 27
XVR NW 08 HL 1/8 ED VA L 10 PN 315 10 G 1/8" -28 M 16 x 1.5 13.9 8 25.5 10.5 17
XVR NW 08 HL ED VA L 10 PN 315 10 G 1/4" -19 M 16 x 1.5 18.9 12 30.0 11.0 19
XVR NW 08 HL 3/8 ED VA L 10 PN 315 10 G 3/8" -19 M 16 x 1.5 21.9 12 31.5 12.5 22
XVR NW 08 HL 1/2 ED VA L 10 PN 315 10 G 1/2" -14 M 16 x 1.5 26.9 14 34.0 13.0 27
XVR NW 08 HL 3/4 ED VA L 10 PN 315 10 G 3/4" -14 M 16 x 1.5 31.9 16 36.0 13.0 32
XVR NW 10 HL 1/8 ED VA L 12 PN 315 12 G 1/8" -28 M 18 x 1,5 13.9 8 26.5 11.5 19
XVR NW 10 HL 1/4 ED VA L 12 PN 315 12 G 1/4" -19 M 18 x 1,5 18.9 12 31.5 12.5 22
XVR NW 10 HL ED VA L 12 PN 315 12 G 3/8" -19 M 18 x 1,5 21.9 12 31.5 12.5 22
XVR NW 10 HL 1/2 ED VA L 12 PN 315 12 G 1/2" -14 M 18 x 1,5 26.9 14 34.0 13.0 27
XVR NW 10 HL 3/4 ED VA L 12 PN 160 12 G 3/4" -14 M 18 x 1,5 31.9 16 36.0 13.0 32
XVR NW 13 HL 1/8 ED VA L 15 PN 315 15 G 1/8" -28 M 22 x 1.5 13.9 8 28.5 13.5 24
XVR NW 13 HL 1/4 ED VA L 15 PN 315 15 G 1/4" -19 M 22 x 1.5 18.9 12 32.5 13.5 24
XVR NW 13 HL 3/8 ED VA L 15 PN 315 15 G 3/8" -19 M 22 x 1.5 21.9 12 33.0 14.0 27
XVR NW 13 HL ED VA L 15 PN 315 15 G 1/2" -14 M 22 x 1.5 26.9 14 35.0 14.0 27
XVR NW 13 HL 3/4 ED VA L 15 PN 160 15 G 3/4" -14 M 22 x 1.5 31.9 16 38.0 15.0 32
XVR NW 16 HL 3/8 ED VA L 18 PN 315 18 G 3/8" -19 M 26 x 1,5 21.9 12 33.5 14.0 27
XVR NW 16 HL ED VA L 18 PN 315 18 G 1/2" -14 M 26 x 1,5 26.9 14 36.0 14.5 27
XVR NW 16 HL 3/4 ED VA L 18 PN 160 18 G 3/4" -14 M 26 x 1,5 31.9 16 38.0 14.5 32
XVR NW 16 HL 1 ED VA L 18 PN 315 18 G 1" -11 M 26 x 1,5 39.9 18 43.0 17.5 41
XVR NW 20 HL 3/8 ED VA L 22 PN 160 22 G 3/8" -19 M 30 x 2 21.9 12 36.0 16.5 32
XVR NW 20 HL 1/2 ED VA L 22 PN 160 22 G 1/2" -14 M 30 x 2 26.9 14 38.0 16.5 32
XVR NW 20 HL ED VA L 22 PN 160 22 G 3/4" -14 M 30 x 2 31.9 16 40.0 16.5 32
XVR NW 20 HL 1 ED VA L 22 PN 160 22 G 1" -11 M 30 x 2 39.9 18 42.0 16.5 41
XVR NW 25 HL 1/2 ED VA L 28 PN 160 28 G 1/2" -14 M 36 x 2 26.9 14 39.0 17.5 41
XVR NW 25 HL 3/4 ED VA L 28 PN 160 28 G 3/4" -14 M 36 x 2 31.9 16 41.0 17.5 41
XVR NW 25 HL ED VA L 28 PN 160 28 G 1" -11 M 36 x 2 39.9 18 43.0 17.5 41
XVR NW 25 HL 1 1/4 ED VA L 28 - 28 G 1.1/4" -11 M 36 x 2 - - - - -
XVR NW 32 HL 1/2 ED VA L 35 PN 160 35 G 1/2" -14 M 45 x 2 26.9 14 42.0 17.5 46
XVR NW 32 HL 3/4 ED VA L 35 PN 160 35 G 3/4" -14 M 45 x 2 31.9 16 48.5 22.0 46
XVR NW 32 HL 1 ED VA L 35 PN 160 35 G 1" -11 M 45 x 2 39.9 18 46.0 17.5 46
XVR NW 32 HL ED VA L 35 PN 160 35 G 1.1/4" -11 M 45 x 2 49.9 20 48.0 17.5 50
XVR NW 40 HL 1 ED VA L 42 PN 160 42 G 1" -11 M 52 x 2 39.9 18 48.0 19.0 55
XVR NW 40 HL ED VA L 42 PN 160 42 G 1.1/2" -11 M 52 x 2 54.9 22 52.0 19.0 55
XVR NW 03 HS 1/8 ED VA S 6 PN 630 6 G 1/8" -28 M 14 x 1.5 13.9 8 28.0 13.0 17
XVR NW 03 HS ED VA S 6 PN 630 6 G 1/4" -19 M 14 x 1.5 18.9 12 32.0 13.0 19
XVR NW 03 HS 3/8 ED VA S 6 PN 630 6 G 3/8" -19 M 14 x 1.5 21.9 12 34.5 15.5 22
XVR NW 03 HS 1/2 ED VA S 6 PN 630 6 G 1/2" -14 M 14 x 1.5 26.9 14 35.0 14.0 27
XVR NW 03 HS 3/4 ED VA S 6 PN 630 6 G 3/4" -14 M 14 x 1.5 31.9 16 38.0 15.0 32
XVR NW 04 HS 1/8 ED VA S 8 PN 630 8 G 1/8" -28 M 16 x 1.5 13.9 8 28.0 13.0 17
XVR NW 04 HS ED VA S 8 PN 630 8 G 1/4" -19 M 16 x 1.5 18.9 12 34.0 15.0 19
XVR NW 04 HS 3/8 ED VA S 8 PN 630 8 G 3/8" -19 M 16 x 1.5 21.9 12 34.5 15.5 22
XVR NW 04 HS 1/2 ED VA S 8 PN 630 8 G 1/2" -14 M 16 x 1.5 26.9 14 38.5 17.5 27
XVR NW 06 HS 1/8 ED VA S 10 PN 630 10 G 1/8" -28 M 18 x 1,5 13.9 8 29.5 14.0 22
XVR NW 06 HS 1/4 ED VA S 10 PN 630 10 G 1/4" -19 M 18 x 1,5 18.9 12 34.0 14.5 22
XVR NW 06 HS ED VA S 10 PN 630 10 G 3/8" -19 M 18 x 1,5 21.9 12 34.5 15.0 22
XVR NW 06 HS 1/2 ED VA S 10 PN 630 10 G 1/2" -14 M 18 x 1,5 26.9 14 39.0 17.5 27
XVR NW 06 HS 3/4 ED VA S 10 PN 630 10 G 3/4" -14 M 18 x 1,5 31.9 16 36.0 14.5 32
XVR NW 08 HS 1/4 ED VA S 12 PN 630 12 G 1/4" -19 M 20 x 1.5 18.9 12 36.0 16.5 22
XVR NW 08 HS ED VA S 12 PN 630 12 G 3/8" -19 M 20 x 1.5 21.9 12 36.5 17.0 22
XVR NW 08 HS 1/2 ED VA S 12 PN 630 12 G 1/2" -14 M 20 x 1.5 26.9 14 39.0 17.5 27
XVR NW 08 HS 3/4 ED VA S 12 PN 630 12 G 3/4" -14 M 20 x 1.5 31.9 16 36.0 20.5 32
XVR NW 10 HS 1/4 ED VA S 14 PN 630 14 G 1/4" -19 M 22 x 1.5 18.9 12 34.5 14.5 24
XVR NW 10 HS 3/8 ED VA S 14 PN 630 14 G 3/8" -19 M 22 x 1.5 21.9 12 38.5 18.5 27
XVR NW 10 HS ED VA S 14 PN 630 14 G 1/2" -14 M 22 x 1.5 26.9 14 41.0 19.0 27
XVR NW 10 HS 3/4 ED VA S 14 PN 630 14 G 3/4" -14 M 22 x 1.5 31.9 16 45.0 21.0 32
XVR NW 10 HS 1 ED VA S 14 PN 630 14 G 1" -11 M 22 x 1.5 39.9 18 45.5 19.5 41
XVR NW 13 HS 1/4 ED VA S 16 PN 400 16 G 1/4" -19 M 24 x 1.5 18.9 12 38.0 17.5 27
XVR NW 13 HS 3/8 ED VA S 16 PN 400 16 G 3/8" -19 M 24 x 1.5 21.9 12 38.5 18.0 27
XVR NW 13 HS ED VA S 16 PN 400 16 G 1/2" -14 M 24 x 1.5 26.9 14 41.0 18.5 27
XVR NW 13 HS 3/4 ED VA S 16 PN 400 16 G 3/4" -14 M 24 x 1.5 31.9 16 45.0 20.5 32
XVR NW 13 HS 1 ED VA S 16 PN 400 16 G 1" -11 M 24 x 1.5 39.5 18 45.5 19.0 41
XVR NW 16 HS 3/8 ED VA S 20 PN 400 20 G 3/8" -19 M 30 x 2 21.9 12 43.0 20.5 32
XVR NW 16 HS 1/2 ED VA S 20 PN 400 20 G 1/2" -14 M 30 x 2 26.9 14 45.0 20.5 32
XVR NW 16 HS ED VA S 20 PN 400 20 G 3/4" -14 M 30 x 2 31.9 16 47.0 20.5 32
XVR NW 16 HS 1 ED VA S 20 PN 400 20 G 1" -11 M 30 x 2 39.9 18 49.0 20.5 41
XVR NW 16 HS 1 1/2 ED VA S 20 - 20 G 1.1/2" -11 M 30 x 2 - - - - -
XVR NW 20 HS 1/2 ED VA S 25 PN 400 25 G 1/2" -14 M 36 x 2 26.9 14 49.0 23.0 41
XVR NW 20 HS 3/4 ED VA S 25 PN 400 25 G 3/4" -14 M 36 x 2 31.9 16 51.0 23.0 41
XVR NW 20 HS ED VA S 25 PN 400 25 G 1" -11 M 36 x 2 39.9 18 53.0 23.0 41
XVR NW 20 HS 1 1/2 ED VA - 25 - 25 G 1.1/2" -11 M 36 x 2 - - - - -
XVR NW 25 HS 3/4 ED VA S 30 PN 400 30 G 3/4" -14 M 42 x 2 31.9 16 52.5 23.0 46
XVR NW 25 HS 1 ED VA S 30 PN 400 30 G 1" -11 M 42 x 2 39.9 18 55.0 23.5 50
XVR NW 25 HS ED VA S 30 PN 400 30 G 1.1/4" -11 M 42 x 2 49.9 20 57.0 23.5 50
XVR NW 25 HS 1 1/2 ED VA S 30 - 30 G 1.1/2" -11 M 42 x 2 - - - - -
XVR NW 32 HS 1 ED VA S 38 PN 315 38 G 1" -11 M 52 x 2 39.9 18 60.0 26.0 55
XVR NW 32 HS ED VA S 38 PN 315 38 G 1.1/2" -11 M 52 x 2 54.9 22 64.0 26.0 55
