XVR ED

XVR ED
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма E
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

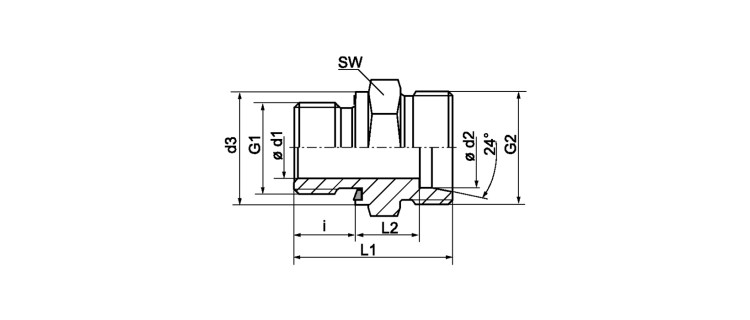

Ввертное резьбовое соединение

Наименование Серия Наружный Ø трубы
mm		 Betriebsdruck Ø d2
mm		 G1 G2 Ø d3
mm		 i
mm		 L1
mm		 L2
mm		 SW
mm		 Ø d1
mm
XVR 04 LL ED LL 4 PN 100 4 G 1/8" -28 M 8 x 1 14 8 20.0 9.5 14 -
XVR 06 LL ED LL 6 PN 100 6 G 1/8" -28 M 10 x 1 14 8 20.0 8.0 14 -
XVR NW 04 HL ED L 6 PN 315 6 G 1/8" -28 M 12 x 1,5 14 8 23.5 8.5 14 -
XVR NW 04 HL 1/4 ED L 6 PN 315 6 G 1/4" -19 M 12 x 1,5 20 12 29.0 10.0 19 -
XVR NW 04 HL 1/2 ED L 6 PN 315 6 G 1/2" -14 M 12 x 1,5 27 14 33.0 12.0 27 -
XVR NW 04 HL 3/8 ED L 6 PN 315 6 G 3/8" -19 M 12 x 1,5 22 12 29.5 10.5 22 -
XVR NW 06 HL 1/8 ED L 8 PN 315 8 G 1/8" -28 M 14 x 1.5 14 8 24.5 9.5 14 -
XVR NW 06 HL ED L 8 PN 315 8 G 1/4" -19 M 14 x 1.5 19 12 29.0 10.0 19 -
XVR NW 06 HL 3/8 ED L 8 PN 315 8 G 3/8" -19 M 14 x 1.5 22 12 30.5 11.5 22 -
XVR NW 06 HL 1/2 ED L 8 PN 315 8 G 1/2" -14 M 14 x 1.5 27 14 33.0 12.0 27 -
XVR NW 08 HL 1/8 ED L 10 PN 315 10 G 1/8" -28 M 16 x 1.5 14 8 25.5 10.5 19 -
XVR NW 08 HL ED L 10 PN 315 10 G 1/4" -19 M 16 x 1.5 19 12 30.0 11.0 19 -
XVR NW 08 HL 3/8 ED L 10 PN 315 10 G 3/8" -19 M 16 x 1.5 22 12 31.5 12.5 22 -
XVR NW 08 HL 1/2 ED L 10 PN 315 10 G 1/2" -14 M 16 x 1.5 27 14 34.0 13.0 27 -
XVR NW 10 HL 1/4 ED L 12 PN 315 12 G 1/4" -19 M 18 x 1,5 19 12 31.5 12.5 22 -
XVR NW 10 HL 1/4 ED SW19 - 12 - 12 G 1/4" -19 M 18 x 1,5 19 12 31.5 12.5 19 -
XVR NW 10 HL ED L 12 PN 315 12 G 3/8" -19 M 18 x 1,5 22 12 31.5 12.5 22 -
XVR NW 10 HL 1/2 ED L 12 PN 315 12 G 1/2" -14 M 18 x 1,5 27 14 34.0 13.0 27 -
XVR NW 10 HL 3/4 ED L 12 PN 250 12 G 3/4" -14 M 18 x 1,5 32 16 36.0 13.0 32 -
XVR NW 13 HL 3/8 ED L 15 PN 315 15 G 3/8" -19 M 22 x 1.5 22 12 33.0 14.0 27 -
XVR NW 13 HL ED L 15 PN 315 15 G 1/2" -14 M 22 x 1.5 27 14 35.0 14.0 27 -
XVR NW 13 HL 3/4 ED L 15 PN 250 15 G 3/4" -14 M 22 x 1.5 32 16 38.0 15.0 32 -
XVR NW 16 HL 3/8 ED L 18 PN 315 18 G 3/8" -19 M 26 x 1,5 22 12 33.5 14.0 27 -
XVR NW 16 HL ED L 18 PN 315 18 G 1/2" -14 M 26 x 1,5 27 14 36.0 14.5 27 -
XVR NW 16 HL 3/4 ED L 18 PN 250 18 G 3/4" -14 M 26 x 1,5 32 16 38.0 14.5 32 -
XVR NW 20 HL 1/2 ED L 22 PN 160 22 G 1/2" -14 M 30 x 2 27 14 38.0 16.5 32 -
XVR NW 20 HL ED L 22 PN 160 22 G 3/4" -14 M 30 x 2 32 16 40.0 16.5 32 -
XVR NW 20 HL 1 ED L 22 PN 160 22 G 1" -11 M 30 x 2 40 18 42.0 16.5 41 -
XVR NW 25 HL 3/4 ED L 28 PN 160 28 G 3/4" -14 M 36 x 2 32 16 41.0 17.5 41 -
XVR NW 25 HL ED L 28 PN 160 28 G 1" -11 M 36 x 2 40 18 43.0 17.5 41 -
XVR NW 25 HL 1 1/4 ED L 28 PN 160 28 G 1.1/4" -11 M 36 x 2 50 20 46.0 18.5 50 -
XVR NW 32 HL 1 ED L 35 PN 160 35 G 1" -11 M 45 x 2 40 18 46.0 17.5 50 -
XVR NW 32 HL ED L 35 PN 160 35 G 1.1/4" -11 M 45 x 2 50 20 48.0 17.5 50 -
XVR NW 32 HL 11/2 ED L 35 PN 160 35 G 1.1/2” M 45 x 2 55 22 52.0 19.5 55 30
XVR NW 40 HL 1 1/4 ED L 42 PN 160 42 G 1.1/4" -11 M 52 x 2 50 20 50.0 19.0 55 -
XVR NW 40 HL ED L 42 PN 160 42 G 1.1/2" -11 M 52 x 2 55 22 52.0 19.0 55 -
XVR NW 03 HS ED S 6 PN 630 6 G 1/4" -19 M 14 x 1.5 19 12 32.0 13.0 19 -
XVR NW 03 HS 1/2 ED S 6 PN 630 6 G 1/2" -14 M 14 x 1.5 27 14 39.0 18.0 27 -
XVR NW 04 HS ED S 8 PN 630 8 G 1/4" -19 M 16 x 1.5 19 12 34.0 15.0 19 -
XVR NW 04 HS 3/8 ED S 8 PN 630 8 G 3/8" -19 M 16 x 1.5 22 12 34.5 15.5 22 -
XVR NW 06 HS 1/4 ED S 10 PN 630 10 G 1/4" -19 M 18 x 1,5 19 12 34.0 14.5 22 -
XVR NW 06 HS ED S 10 PN 630 10 G 3/8" -19 M 18 x 1,5 22 12 34.5 15.0 22 -
XVR NW 06 HS 1/2 ED S 10 PN 630 10 G 1/2" -14 M 18 x 1,5 27 14 39.0 17.5 27 -
XVR NW 08 HS 1/4 ED S 12 PN 630 12 G 1/4" -19 M 20 x 1.5 19 12 36.0 16.5 22 -
XVR NW 08 HS ED S 12 PN 630 12 G 3/8" -19 M 20 x 1.5 22 12 36.5 17.0 22 -
XVR NW 08 HS 1/2 ED S 12 PN 630 12 G 1/2" -14 M 20 x 1.5 27 14 39.0 17.5 27 -
XVR NW 10 HS 3/8 ED S 14 PN 630 14 G 3/8" -19 M 22 x 1.5 22 12 38.5 18.5 27 -
XVR NW 10 HS ED S 14 PN 630 14 G 1/2" -14 M 22 x 1.5 27 14 41.0 19.0 27 -
XVR NW 10 HS 3/4 ED S 14 PN 630 14 G 3/4" -14 M 22 x 1.5 32 16 45.0 21.0 32 -
XVR NW 13 HS 3/8 ED S 16 PN 400 16 G 3/8" -19 M 24 x 1.5 22 12 38.5 18.0 27 -
XVR NW 13 HS ED S 16 PN 400 16 G 1/2" -14 M 24 x 1.5 27 14 41.0 18.5 27 -
XVR NW 13 HS 3/4 ED S 16 PN 400 16 G 3/4" -14 M 24 x 1.5 32 16 45.0 20.5 32 -
XVR NW 13 HS 1 ED S 16 PN 400 16 G 1" M 24 x 1.5 39 18 45.5 18.8 41 -
XVR NW 16 HS 1/2 ED S 20 PN 400 20 G 1/2" -14 M 30 x 2 27 14 45.0 20.5 32 -
XVR NW 16 HS ED S 20 PN 400 20 G 3/4" -14 M 30 x 2 32 16 47.0 20.5 32 -
XVR NW 16 HS 1 ED S 20 PN 400 20 G 1" -11 M 30 x 2 40 18 51.0 22.5 41 -
XVR NW 20 HS 1/2 ED S 25 PN 400 25 G 1/2" -14 M 36 x 2 27 14 49.0 23.0 41 -
XVR NW 20 HS 3/4 ED S 25 PN 400 25 G 3/4" -14 M 36 x 2 32 16 51.0 23.0 41 -
XVR NW 20 HS ED S 25 PN 400 25 G 1" -11 M 36 x 2 40 18 53.0 23.0 41 -
XVR NW 25 HS 1 ED S 30 PN 400 30 G 1" -11 M 42 x 2 40 18 55.0 23.5 50 -
XVR NW 25 HS ED S 30 PN 400 30 G 1.1/4" -11 M 42 x 2 50 20 57.0 23.5 50 -
XVR NW 32 HS 1 1/4 ED S 38 PN 315 38 G 1.1/4" -11 M 52 x 2 50 20 62.0 26.0 55 -
XVR NW 32 HS ED S 38 PN 315 38 G 1.1/2" -11 M 52 x 2 55 22 64.0 26.0 55 -
