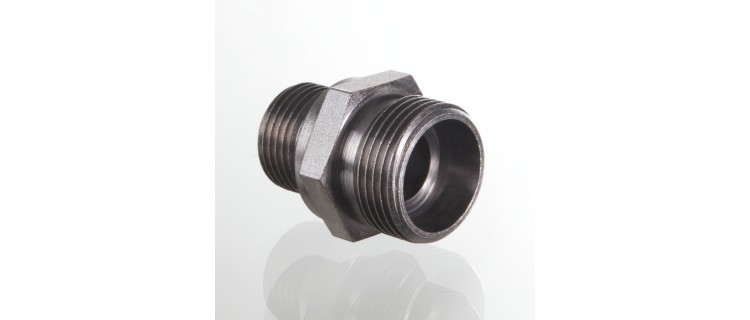

XVR

XVR
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма B
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

Ввертное резьбовое соединение

Наименование Серия Наружный Ø трубы
mm		 Betriebsdruck Ø d2
mm		 G1 G2 Ø d3
mm		 i
mm		 L1
mm		 L2
mm		 SW
mm
XVR NW 04 HL L 6 PN 315 6 G 1/8" -28 M 12 x 1,5 14 8 23.5 8.5 14
XVR NW 04 HL 1/4 L 6 PN 315 6 G 1/4" -19 M 12 x 1,5 18 12 29.0 10.0 19
XVR NW 04 HL 3/8 L 6 PN 315 6 G 3/8" -19 M 12 x 1,5 22 12 30.5 11.5 22
XVR NW 04 HL 1/2 L 6 PN 315 6 G 1/2" -14 M 12 x 1,5 26 14 33.0 12.0 27
XVR NW 06 HL 1/8 L 8 PN 315 8 G 1/8" -28 M 14 x 1.5 14 8 24.0 9.0 14
XVR NW 06 HL L 8 PN 315 8 G 1/4" -19 M 14 x 1.5 18 12 29.0 10.0 19
XVR NW 06 HL 3/8 L 8 PN 315 8 G 3/8" -19 M 14 x 1.5 22 12 30.5 11.5 22
XVR NW 06 HL 1/2 L 8 PN 315 8 G 1/2" -14 M 14 x 1.5 26 14 33.0 12.0 27
XVR NW 08 HL 1/8 L 10 PN 315 10 G 1/8" -28 M 16 x 1.5 14 8 25.5 10.5 17
XVR NW 08 HL L 10 PN 315 10 G 1/4" -19 M 16 x 1.5 18 12 30.0 11.0 19
XVR NW 08 HL 3/8 L 10 PN 315 10 G 3/8" -19 M 16 x 1.5 22 12 31.5 12.5 22
XVR NW 08 HL 1/2 L 10 PN 315 10 G 1/2" -14 M 16 x 1.5 26 14 34.0 13.0 27
XVR NW 10 HL 1/8 L 12 PN 315 12 G 1/8" -28 M 18 x 1,5 14 8 26.5 11.5 19
XVR NW 10 HL 1/4 L 12 PN 315 12 G 1/4" -19 M 18 x 1,5 18 12 31.0 12.0 19
XVR NW 10 HL L 12 PN 315 12 G 3/8" -19 M 18 x 1,5 22 12 31.5 12.5 22
XVR NW 10 HL 1/2 L 12 PN 315 12 G 1/2" -14 M 18 x 1,5 26 14 34.0 13.0 27
XVR NW 10 HL 3/4 L 12 PN 315 12 G 3/4" -14 M 18 x 1,5 32 16 37.0 14.0 32
XVR NW 13 HL 1/4 L 15 PN 315 15 G 1/4" -19 M 22 x 1.5 18 12 32.0 13.0 24
XVR NW 13 HL 3/8 L 15 PN 250 15 G 3/8" -19 M 22 x 1.5 22 12 33.0 14.0 24
XVR NW 13 HL L 15 PN 250 15 G 1/2" -14 M 22 x 1.5 26 14 35.0 14.0 27
XVR NW 13 HL 3/4 L 15 PN 250 15 G 3/4" -14 M 22 x 1.5 32 16 38.0 15.0 32
XVR NW 13 HL 1 L 15 PN 250 15 G 1" -11 M 22 x 1.5 39 18 42.5 17.5 41
XVR NW 16 HL 3/8 L 18 PN 250 18 G 3/8" -19 M 26 x 1,5 22 12 33.5 14.0 27
XVR NW 16 HL L 18 PN 250 18 G 1/2" -14 M 26 x 1,5 26 14 36.0 14.5 27
XVR NW 16 HL 3/4 L 18 PN 250 18 G 3/4" -14 M 26 x 1,5 32 16 38.0 14.5 32
XVR NW 16 HL 1 L 18 PN 250 18 G 1" -11 M 26 x 1,5 39 18 40.5 15.0 41
XVR NW 20 HL 1/2 L 22 PN 160 22 G 1/2" -14 M 30 x 2 26 14 38.0 16.5 32
XVR NW 20 HL L 22 PN 160 22 G 3/4" -14 M 30 x 2 32 16 40.0 16.5 32
XVR NW 20 HL 1 L 22 PN 160 22 G 1" -11 M 30 x 2 39 18 43.0 17.5 41
XVR NW 25 HL 1/2 L 28 PN 160 28 G 1/2" -14 M 36 x 2 26 14 40.0 18.5 41
XVR NW 25 HL 3/4 L 28 PN 160 28 G 3/4" -14 M 36 x 2 32 16 41.0 17.5 41
XVR NW 25 HL L 28 PN 160 28 G 1" -11 M 36 x 2 39 18 43.0 17.5 41
XVR NW 25 HL 1 1/4 L 28 PN 160 28 G 1.1/4" -11 M 36 x 2 49 20 46.0 18.3 50
XVR NW 32 HL 3/4 L 35 PN 160 35 G 3/4" -14 M 45 x 2 32 16 45.0 18.5 46
XVR NW 32 HL 1 L 35 PN 160 35 G 1" -11 M 45 x 2 39 18 47.0 18.5 46
XVR NW 32 HL L 35 PN 160 35 G 1.1/4" -11 M 45 x 2 49 20 48.0 17.5 50
XVR NW 32 HL 1 1/2 L 35 PN 160 35 G 1.1/2" -11 M 45 x 2 55 22 51.0 18.5 55
XVR NW 40 HL 1 1/4 L 42 PN 160 42 G 1.1/4" -11 M 52 x 2 49 20 50.0 19.0 55
XVR NW 40 HL L 42 PN 160 42 G 1.1/2" -11 M 52 x 2 55 22 52.0 19.0 55
XVR NW 03 HS 1/8 S 6 PN 400 6 G 1/8" -28 M 14 x 1.5 14 8 27.5 12.5 14
XVR NW 03 HS S 6 PN 400 6 G 1/4" -19 M 14 x 1.5 18 12 32.0 13.0 19
XVR NW 03 HS 3/8 S 6 PN 400 6 G 3/8" -19 M 14 x 1.5 22 12 32.5 13.5 22
XVR NW 03 HS 1/2 S 6 PN 400 6 G 1/2" -14 M 14 x 1.5 26 14 35.0 14.0 27
XVR NW 04 HS S 8 PN 400 8 G 1/4" -19 M 16 x 1.5 18 12 34.0 15.0 19
XVR NW 04 HS 3/8 S 8 PN 400 8 G 3/8" -19 M 16 x 1.5 22 12 34.5 15.5 22
XVR NW 04 HS 1/2 S 8 PN 400 8 G 1/2" -14 M 16 x 1.5 26 14 37.0 16.0 27
XVR NW 06 HS 1/4 S 10 PN 400 10 G 1/4" -19 M 18 x 1,5 18 12 34.0 14.5 19
XVR NW 06 HS S 10 PN 400 10 G 3/8" -19 M 18 x 1,5 22 12 34.5 15.0 22
XVR NW 06 HS 1/2 S 10 PN 400 10 G 1/2" -14 M 18 x 1,5 26 14 39.0 17.5 27
XVR NW 08 HS 1/4 S 12 PN 400 12 G 1/4" -19 M 20 x 1.5 18 12 36.0 16.5 22
XVR NW 08 HS S 12 PN 400 12 G 3/8" -19 M 20 x 1.5 22 12 36.5 17.0 22
XVR NW 08 HS 1/2 S 12 PN 400 12 G 1/2" -14 M 20 x 1.5 26 14 39.0 17.5 27
XVR NW 08 HS 3/4 S 12 PN 400 12 G 3/4" -14 M 20 x 1.5 32 16 41.0 17.5 32
XVR NW 10 HS 3/8 S 14 PN 400 14 G 3/8" -19 M 22 x 1.5 22 12 38.5 18.5 27
XVR NW 10 HS S 14 PN 400 14 G 1/2" -14 M 22 x 1.5 27 14 41.0 19.0 27
XVR NW 10 HS 3/4 S 14 PN 400 14 G 3/4" -14 M 22 x 1.5 32 16 43.0 19.0 32
XVR NW 13 HS 1/4 S 16 PN 400 16 G 1/4" -19 M 24 x 1.5 22 12 38.0 18.5 27
XVR NW 13 HS 3/8 S 16 PN 400 16 G 3/8" -19 M 24 x 1.5 22 12 39.0 18.5 27
XVR NW 13 HS S 16 PN 400 16 G 1/2" -14 M 24 x 1.5 26 14 41.0 18.5 27
XVR NW 13 HS 3/4 S 16 PN 400 16 G 3/4" -14 M 24 x 1.5 32 16 45.0 20.5 32
XVR NW 16 HS 1/2 S 20 PN 400 20 G 1/2" -14 M 30 x 2 26 14 45.0 20.5 32
XVR NW 16 HS S 20 PN 400 20 G 3/4" -14 M 30 x 2 39 18 47.0 20.5 32
XVR NW 16 HS 1 S 20 PN 250 20 G 1" -11 M 30 x 2 39 18 50.0 21.5 41
XVR NW 20 HS 1/2 S 25 PN 250 25 G 1/2" -14 M 36 x 2 26 14 49.0 23.0 41
XVR NW 20 HS 3/4 S 25 PN 250 25 G 3/4" -14 M 36 x 2 32 16 51.0 23.5 41
XVR NW 20 HS S 25 PN 250 25 G 1" -11 M 36 x 2 39 18 53.0 23.0 41
XVR NW 20 HS 1 1/4 S 25 PN 160 25 G 1.1/4" -11 M 36 x 2 49 20 56.0 24.0 50
XVR NW 25 HS 3/4 S 30 PN 160 30 G 3/4" -14 M 42 x 2 32 16 53.0 23.5 46
XVR NW 25 HS 1 S 30 PN 160 30 G 1" -11 M 42 x 2 39 18 55.0 23.5 46
XVR NW 25 HS S 30 PN 160 30 G 1.1/4" -11 M 42 x 2 49 20 57.0 23.5 50
XVR NW 25 HS 1 1/2 S 30 PN 160 30 G 1.1/2" -11 M 42 x 2 55 22 50.0 23.5 55
XVR NW 32 HS 1 S 38 PN 160 38 G 1" -11 M 52 x 2 39 18 60.0 26.0 55
XVR NW 32 HS 1 1/4 S 38 PN 160 38 G 1.1/4" -11 M 52 x 2 49 20 62.0 26.0 55
XVR NW 32 HS S 38 PN 160 38 G 1.1/2" -11 M 52 x 2 55 22 64.0 26.0 55
