VR MG

VR MG
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
прямые
Материал:
Латунь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма B
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

Ввертное резьбовое соединение

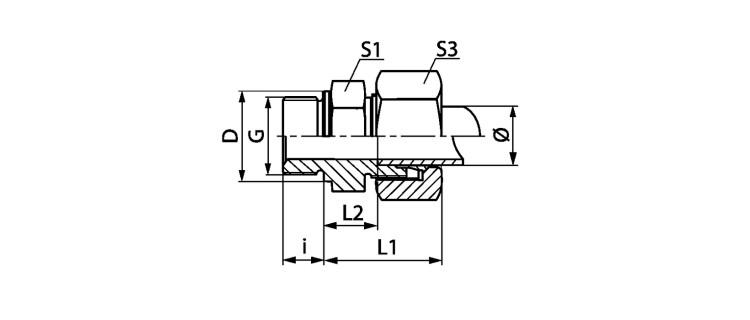

Наименование Серия Наружный Ø трубы
mm		 Betriebsdruck G D
mm		 i
mm		 L1
mm		 L2
mm		 S1 S3
VR NW 04 HL MG L 6 PN 200 G 1/8" -28 14 8 23.0 8.5 14 14
VR NW 04 HL 1/4 MG L 6 PN 200 G 1/4" -19 18 12 24.5 10.0 19 14
VR NW 04 HL 3/8 MG L 6 PN 200 G 3/8" -19 22 12 26.0 11.5 22 14
VR NW 04 HL 1/2 MG L 6 PN 200 G 1/2" -14 26 14 26.5 12.0 27 14
VR NW 06 HL 1/8 MG L 8 PN 200 G 1/8" -28 14 8 24.0 9.0 14 17
VR NW 06 HL MG L 8 PN 200 G 1/4" -19 18 12 25.0 10.0 19 17
VR NW 06 HL 3/8 MG L 8 PN 200 G 3/8" -19 22 12 26.5 11.5 22 17
VR NW 06 HL 1/2 MG L 8 PN 200 G 1/2" -14 26 14 27.0 12.0 27 17
VR NW 08 HL MG L 10 PN 200 G 1/4" -19 18 12 26.0 11.0 19 19
VR NW 08 HL 3/8 MG L 10 PN 200 G 3/8" -19 22 12 27.5 12.5 22 19
VR NW 08 HL 1/2 MG L 10 PN 200 G 1/2" -14 26 14 28.0 13.0 27 19
VR NW 10 HL 1/4 MG L 12 PN 200 G 1/4" -19 18 12 26.5 12.0 19 22
VR NW 10 HL MG L 12 PN 200 G 3/8" -19 22 12 27.0 12.5 22 22
VR NW 10 HL 1/2 MG L 12 PN 200 G 1/2" -14 26 14 27.5 13.0 27 22
VR NW 13 HL 3/8 MG L 15 PN 160 G 3/8" -19 22 12 29.0 14.0 24 27
VR NW 13 HL MG L 15 PN 160 G 1/2" -14 26 14 29.0 14.0 27 27
VR NW 16 HL MG L 18 PN 160 G 1/2" -14 26 14 31.0 14.5 27 32
VR NW 20 HL 1/2 MG L 22 PN 100 G 1/2" -14 26 14 33.0 16.5 32 36
VR NW 20 HL MG L 22 PN 100 G 3/4" -14 32 16 33.0 16.5 32 36
VR NW 25 HL MG L 28 PN 100 G 1" -11 39 18 34.0 17.5 41 41
VR NW 32 HL MG L 35 PN 100 G 1.1/4" -11 49 20 39.0 17.5 50 50
VR NW 40 HL MG L 42 PN 100 G 1.1/2" -11 55 22 42.0 19.0 55 60
VR NW 03 HS MG S 6 PN 250 G 1/4" -19 18 12 28.0 13.0 19 17
VR NW 04 HS MG S 8 PN 250 G 1/4" -19 18 12 30.0 15.0 19 19
VR NW 04 HS 1/2 MG S 8 PN 250 G 1/2" -14 26 14 34.0 17.5 27 19
VR NW 06 HS 1/4 MG S 10 PN 250 G 1/4" -19 18 12 30.5 14.5 22 22
VR NW 06 HS MG S 10 PN 250 G 3/8" -19 22 12 31.0 15.0 22 22
VR NW 06 HS 1/2 MG S 10 PN 250 G 1/2" -14 26 14 33.5 17.5 27 22
VR NW 08 HS MG S 12 PN 250 G 3/8" -19 22 12 33.0 17.0 22 24
VR NW 08 HS 1/2 MG S 12 PN 250 G 1/2" -14 26 14 33.5 17.5 27 24
VR NW 10 HS MG S 14 PN 250 G 1/2" -14 26 14 37.0 19.0 27 27
VR NW 13 HS MG S 16 PN 250 G 1/2" -14 26 14 37.0 18.5 27 30
VR NW 16 HS 1/2 MG S 20 PN 250 G 1/2" -14 26 14 44.0 22.5 32 36
VR NW 16 HS MG S 20 PN 250 G 3/4" -14 39 18 44.0 22.5 32 36
VR NW 20 HS 3/4 MG S 25 PN 160 G 3/4" -14 32 16 47.0 23.0 41 46
VR NW 20 HS MG S 25 PN 160 G 1" -11 39 18 47.0 23.0 41 46
VR NW 25 HS MG S 30 PN 100 G 1.1/4" -11 49 20 50.0 23.5 50 50
VR NW 32 HS MG S 38 PN 100 G 1.1/2" -11 55 22 57.0 26.0 55 60
