XVM VA

Норма:
DIN 3901
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
нержавеющая сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма B
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

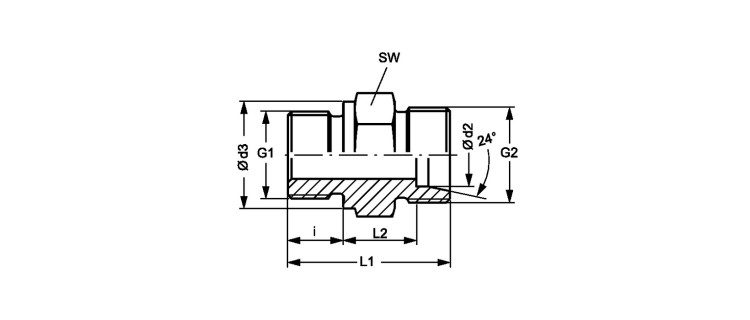

Ввертное резьбовое соединение

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d2
mm
G1 G2 Ø d3
mm
i
mm
L1
mm
L2
mm
SW
mm
XVM NW 04 HL VA L 6 PN 315 6 M 10 x 1 M 12 x 1,5 14 8 23.5 8.5 14
XVM NW 04 HL 12 VA L 6 PN 315 6 M 12 x 1,5 M 12 x 1,5 17 12 28.0 9.0 17
XVM NW 04 HL 14 VA L 6 PN 315 6 M 14 x 1.5 M 12 x 1,5 19 12 28.0 9.0 19
XVM NW 06 HL VA L 8 PN 315 8 M 12 x 1,5 M 14 x 1.5 17 12 29.0 10.0 17
XVM NW 06 HL 10 VA L 8 PN 315 8 M 10 x 1 M 14 x 1.5 14 8 24.5 6.5 17
XVM NW 06 HL 14 VA L 8 PN 315 8 M 14 x 1.5 M 14 x 1.5 19 12 29.0 10.0 19
XVM NW 06 HL 16 VA L 8 PN 315 8 M 16 x 1.5 M 14 x 1.5 21 12 29.0 10.0 22
XVM NW 06 HL 18 VA L 8 PN 315 8 M 18 x 1,5 M 14 x 1.5 23 12 29.5 9.5 24
XVM NW 08 HL VA L 10 PN 315 10 M 14 x 1.5 M 16 x 1.5 19 12 30.0 11.0 19
XVM NW 08 HL 10 VA L 10 PN 315 10 M 10 x 1 M 16 x 1.5 14 8 25.5 10.5 17
XVM NW 08 HL 12 VA L 10 PN 315 10 M 12 x 1,5 M 16 x 1.5 17 12 30.0 11.0 17
XVM NW 08 HL 16 VA L 10 PN 315 10 M 16 x 1.5 M 16 x 1.5 21 12 30.0 11.0 22
XVM NW 08 HL 18 VA L 10 PN 315 10 M 18 x 1,5 M 16 x 1.5 23 12 30.5 11.5 24
XVM NW 08 HL 22 VA L 10 PN 315 10 M 22 x 1.5 M 16 x 1.5 27 14 33.0 12.0 27
XVM NW 10 HL VA L 12 PN 315 12 M 16 x 1.5 M 18 x 1,5 21 12 31.5 12.5 22
XVM NW 10 HL 12 VA L 12 PN 315 12 M 12 x 1,5 M 18 x 1,5 17 12 31.5 22.5 19
XVM NW 10 HL 14 VA L 12 PN 315 12 M 14 x 1.5 M 18 x 1,5 19 12 31.5 12.5 22
XVM NW 10 HL 18 VA L 12 PN 315 12 M 18 x 1,5 M 18 x 1,5 23 12 32.0 13.0 24
XVM NW 10 HL 22 VA L 12 PN 315 12 M 22 x 1.5 M 18 x 1,5 27 14 34.5 13.5 27
XVM NW 13 HL VA L 15 PN 315 15 M 18 x 1,5 M 22 x 1.5 23 12 32.5 13.5 24
XVM NW 13 HL 16 VA L 15 PN 315 15 M 16 x 1.5 M 22 x 1.5 21 12 32.0 13.0 24
XVM NW 13 HL 22 VA L 15 PN 315 15 M 22 x 1.5 M 22 x 1.5 27 14 36.0 14.0 27
XVM NW 16 HL VA L 18 PN 315 18 M 22 x 1.5 M 26 x 1,5 27 14 36.0 14.5 27
XVM NW 16 HL 18 VA L 18 PN 315 18 M 18 x 1,5 M 26 x 1,5 23 12 33.5 14.0 27
XVM NW 16 HL 26 VA L 18 PN 315 18 M 26 x 1,5 M 26 x 1,5 31 16 38.0 14.5 32
XVM NW 20 HL VA L 22 PN 160 22 M 26 x 1,5 M 30 x 2 31 16 40.0 16.5 32
XVM NW 25 HL VA L 28 PN 160 28 M 33 x 2 M 36 x 2 39 18 43.0 17.5 41
XVM NW 32 HL VA L 35 PN 160 35 M 42 x 2 M 45 x 2 49 20 48.0 17.5 50
XVM NW 40 HL VA L 42 PN 160 42 M 48 x 2 M 52 x 2 55 22 52.0 19.0 55
XVM NW 03 HS VA S 6 PN 400 6 M 12 x 1,5 M 14 x 1.5 17 12 32.0 13.0 17
XVM NW 03 HS 14 VA S 6 PN 400 6 M 14 x 1.5 M 14 x 1.5 19 12 32.0 13.0 19
XVM NW 03 HS 16 VA S 6 PN 400 6 M 16 x 1.5 M 14 x 1.5 21 12 32.0 13.0 22
XVM NW 04 HS VA S 8 PN 400 8 M 14 x 1.5 M 16 x 1.5 19 12 34.0 15.0 19
XVM NW 06 HS VA S 10 PN 400 10 M 16 x 1.5 M 18 x 1,5 21 12 34.5 15.0 22
XVM NW 08 HS VA S 12 PN 400 12 M 18 x 1,5 M 20 x 1.5 23 12 36.5 17.0 24
XVM NW 08 HS 14 VA S 12 PN 400 12 M 14 x 1.5 M 20 x 1.5 19 12 36.0 16.5 22
XVM NW 10 HS VA S 14 PN 400 14 M 20 x 1.5 M 22 x 1.5 25 14 41.0 19.0 27
XVM NW 13 HS VA S 16 PN 400 16 M 22 x 1.5 M 24 x 1.5 27 14 41.0 18.5 27
XVM NW 13 HS 18 VA S 16 PN 400 16 M 18 x 1,5 M 24 x 1.5 23 12 38.5 18.0 27
XVM NW 16 HS VA S 20 PN 400 20 M 27 x 2 M 30 x 2 32 16 47.0 20.5 32
XVM NW 20 HS VA S 25 PN 250 25 M 33 x 2 M 36 x 2 39 18 53.0 23.0 41
XVM NW 25 HS VA S 30 PN 160 30 M 42 x 2 M 42 x 2 49 20 57.0 23.5 50
XVM NW 32 HS VA S 38 PN 160 38 M 48 x 2 M 52 x 2 55 22 64.0 26.0 55
