XVM ED VA
Норма:
DIN 3901
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
нержавеющая сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма E
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

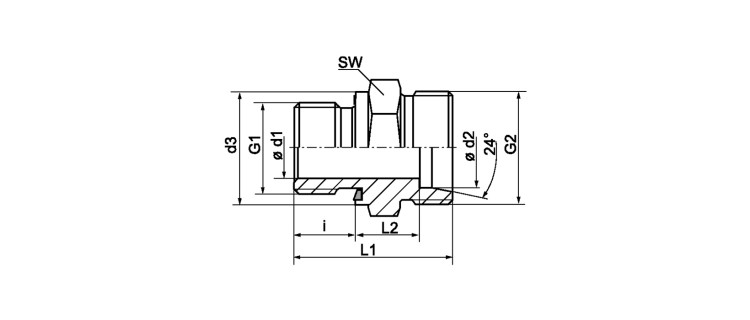

Ввертное резьбовое соединение
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | G2 | Ø d3 mm |
i mm |
L1 mm |
L2 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|---|---|
| XVM NW 04 HL ED VA | L | 6 | PN 315 | 6 | M 10 x 1 | M 12 x 1,5 | 14.0 | 8 | 23.5 | 8.5 | 14 |
| XVM NW 04 HL 12 ED VA | L | 6 | PN 315 | 6 | M 12 x 1,5 | M 12 x 1,5 | 17.0 | 12 | 23.5 | 8.5 | 17 |
| XVM NW 04 HL 14 ED VA | L | 6 | PN 315 | 6 | M 14 x 1.5 | M 12 x 1,5 | 19.0 | 12 | 27.0 | 10.0 | 14 |
| XVM NW 06 HL ED VA | L | 8 | PN 315 | 8 | M 12 x 1,5 | M 14 x 1.5 | 12.0 | 12 | 29.0 | 10.0 | 17 |
| XVM NW 06 HL 10 ED VA | L | 8 | PN 315 | 8 | M 10 x 1 | M 14 x 1.5 | 14.0 | 8 | 26.0 | 9.5 | 17 |
| XVM NW 06 HL 14 ED VA | L | 8 | PN 315 | 8 | M 14 x 1.5 | M 14 x 1.5 | 19.0 | 12 | 27.0 | 10.0 | 19 |
| XVM NW 06 HL 16 ED VA | L | 8 | PN 315 | 8 | M 16 x 1.5 | M 14 x 1.5 | 22.0 | 12 | 25.0 | 10.0 | 22 |
| XVM NW 06 HL 18 ED VA | L | 8 | PN 315 | 8 | M 18 x 1,5 | M 14 x 1.5 | 24.0 | 12 | 25.0 | 10.0 | 24 |
| XVM NW 08 HL ED VA | L | 10 | PN 315 | 10 | M 14 x 1.5 | M 16 x 1.5 | 19.0 | 12 | 30.0 | 11.0 | 19 |
| XVM NW 08 HL 10 ED VA | L | 10 | PN 315 | 10 | M 10 x 1 | M 16 x 1.5 | 14.0 | 8 | 27.5 | 11.0 | 17 |
| XVM NW 08 HL 12 ED VA | L | 10 | PN 315 | 10 | M 12 x 1,5 | M 16 x 1.5 | 17.0 | 12 | 30.0 | 11.0 | 17 |
| XVM NW 08 HL 16 ED VA | L | 10 | PN 315 | 10 | M 16 x 1.5 | M 16 x 1.5 | 22.0 | 12 | 31.5 | 12.5 | 22 |
| XVM NW 08 HL 18 ED VA | L | 10 | PN 315 | 10 | M 18 x 1,5 | M 16 x 1.5 | 24.0 | 12 | 31.5 | 12.5 | 24 |
| XVM NW 08 HL 22 ED VA | L | 10 | PN 315 | 10 | M 22 x 1.5 | M 16 x 1.5 | 27.0 | 14 | 35.0 | 14.0 | 27 |
| XVM NW 10 HL ED VA | L | 12 | PN 315 | 12 | M 16 x 1.5 | M 18 x 1,5 | 22.0 | 12 | 31.5 | 12.5 | 22 |
| XVM NW 10 HL 12 ED VA | L | 12 | PN 315 | 12 | M 12 x 1,5 | M 18 x 1,5 | 17.0 | 12 | 28.0 | 13.0 | 19 |
| XVM NW 10 HL 14 ED VA | L | 12 | PN 315 | 12 | M 14 x 1.5 | M 18 x 1,5 | 19.0 | 12 | 30.0 | 11.0 | 19 |
| XVM NW 10 HL 18 ED VA | L | 12 | PN 315 | 12 | M 18 x 1,5 | M 18 x 1,5 | 24.0 | 12 | 31.5 | 12.5 | 24 |
| XVM NW 10 HL 22 ED VA | L | 12 | PN 315 | 12 | M 22 x 1.5 | M 18 x 1,5 | 27.0 | 14 | 35.0 | 14.0 | 27 |
| XVM NW 13 HL ED VA | L | 15 | PN 315 | 15 | M 18 x 1,5 | M 22 x 1.5 | 24.0 | 12 | 32.5 | 13.5 | 24 |
| XVM NW 13 HL 16 ED VA | L | 15 | PN 315 | 15 | M 16 x 1.5 | M 22 x 1.5 | 22.0 | 12 | 32.0 | 13.0 | 24 |
| XVM NW 13 HL 22 ED VA | L | 15 | PN 315 | 15 | M 22 x 1.5 | M 22 x 1.5 | 27.0 | 14 | 36.0 | 15.0 | 27 |
| XVM NW 16 HL ED VA | L | 18 | PN 315 | 18 | M 22 x 1.5 | M 26 x 1,5 | 27.0 | 14 | 36.0 | 14.5 | 27 |
| XVM NW 16 HL 18 ED VA | L | 18 | PN 315 | 18 | M 18 x 1,5 | M 26 x 1,5 | 24.0 | 12 | 33.5 | 14.0 | 27 |
| XVM NW 20 HL ED VA | L | 22 | PN 160 | 22 | M 26 x 1,5 | M 30 x 2 | 32.0 | 16 | 40.0 | 16.5 | 32 |
| XVM NW 25 HL ED VA | L | 28 | PN 160 | 28 | M 33 x 2 | M 36 x 2 | 40.0 | 18 | 43.0 | 17.5 | 41 |
| XVM NW 32 HL ED VA | L | 35 | PN 160 | 35 | M 42 x 2 | M 45 x 2 | 50.0 | 20 | 48.0 | 17.5 | 50 |
| XVM NW 40 HL ED VA | L | 42 | PN 160 | 42 | M 48 x 2 | M 52 x 2 | 55.0 | 22 | 55.0 | 19.0 | 55 |
| XVM NW 03 HS ED VA | S | 6 | PN 630 | 6 | M 12 x 1,5 | M 14 x 1.5 | 17.0 | 12 | 32.0 | 13.0 | 17 |
| XVM NW 03 HS 14 ED VA | S | 6 | PN 630 | 6 | M 14 x 1.5 | M 14 x 1.5 | 19.0 | 12 | 30.0 | 15.0 | 19 |
| XVM NW 04 HS ED VA | S | 8 | PN 630 | 8 | M 14 x 1.5 | M 16 x 1.5 | 19.0 | 12 | 34.0 | 15.0 | 19 |
| XVM NW 06 HS ED VA | S | 10 | PN 630 | 10 | M 16 x 1.5 | M 18 x 1,5 | 22.0 | 12 | 34.5 | 15.0 | 22 |
| XVM NW 08 HS ED VA | S | 12 | PN 630 | 12 | M 18 x 1,5 | M 20 x 1.5 | 24.0 | 12 | 36.5 | 17.0 | 24 |
| XVM NW 08 HS 14 ED VA | S | 12 | PN 630 | 12 | M 14 x 1.5 | M 20 x 1.5 | 19.0 | 12 | 33.0 | 16.0 | 22 |
| XVM NW 10 HS ED VA | S | 14 | PN 630 | 14 | M 20 x 1.5 | M 22 x 1.5 | 26.0 | 14 | 41.0 | 19.0 | 27 |
| XVM NW 13 HS ED VA | S | 16 | PN 400 | 16 | M 22 x 1.5 | M 24 x 1.5 | 27.0 | 14 | 41.0 | 18.5 | 27 |
| XVM NW 13 HS 18 ED VA | S | 16 | PN 400 | 16 | M 18 x 1,5 | M 24 x 1.5 | 24.0 | 12 | 38.5 | 18.0 | 27 |
| XVM NW 16 HS ED VA | S | 20 | PN 400 | 20 | M 27 x 2 | M 30 x 2 | 32.0 | 16 | 47.0 | 20.5 | 32 |
| XVM NW 20 HS ED VA | S | 25 | PN 400 | 25 | M 33 x 2 | M 36 x 2 | 40.0 | 18 | 53.0 | 23.0 | 41 |
| XVM NW 25 HS ED VA | S | 30 | PN 400 | 30 | M 42 x 2 | M 42 x 2 | 50.0 | 20 | 57.0 | 23.5 | 50 |
| XVM NW 32 HS ED VA | S | 38 | PN 315 | 38 | M 48 x 2 | M 52 x 2 | 55.0 | 22 | 64.0 | 26.0 | 55 |
