XVM ED

XVM ED
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма E
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

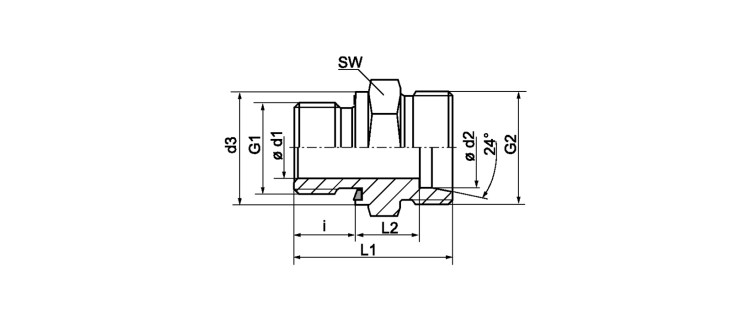

Ввертное резьбовое соединение

Наименование Серия Наружный Ø трубы
mm		 Betriebsdruck Ø d2
mm		 G1 G2 Ø d3
mm		 i
mm		 L1
mm		 L2
mm		 SW
mm
XVM NW 04 HL ED L 6 PN 315 6 M 10 x 1 M 12 x 1,5 13.9 8 23.5 8.5 14
XVM NW 04 HL 12 ED L 6 PN 315 6 M 12 x 1,5 M 12 x 1,5 16.9 12 28.0 9.0 17
XVM NW 06 HL ED L 8 PN 315 8 M 12 x 1,5 M 14 x 1.5 16.9 12 29.0 10.0 17
XVM NW 06 HL 14 ED L 8 PN 315 8 M 14 x 1.5 M 14 x 1.5 18.9 12 29.0 10.0 19
XVM NW 06 HL 16 ED L 8 PN 315 8 M 16 x 1.5 M 14 x 1.5 21.9 12 30.5 11.5 22
XVM NW 06 HL 18 ED L 8 PN 315 8 M 18 x 1,5 M 14 x 1.5 23.9 12 30.5 11.5 24
XVM NW 08 HL ED L 10 PN 315 10 M 14 x 1.5 M 16 x 1.5 18.9 12 30.0 11.0 19
XVM NW 08 HL 10 ED L 10 PN 315 10 M 10 x 1 M 16 x 1.5 - - - - -
XVM NW 08 HL 12 ED L 10 PN 315 10 M 12 x 1,5 M 16 x 1.5 16.9 12 30.0 11.0 19
XVM NW 08 HL 16 ED L 10 PN 315 10 M 16 x 1.5 M 16 x 1.5 21.9 12 31.5 12.5 22
XVM NW 08 HL 18 ED L 10 PN 315 10 M 18 x 1,5 M 16 x 1.5 23.9 12 31.5 12.5 24
XVM NW 08 HL 22 ED L 10 PN 315 10 M 22 x 1.5 M 16 x 1.5 26.9 14 35.0 14.0 27
XVM NW 10 HL ED L 12 PN 315 12 M 16 x 1.5 M 18 x 1,5 21.9 12 31.5 12.5 22
XVM NW 10 HL 14 ED L 12 PN 315 12 M 14 x 1.5 M 18 x 1,5 18.9 12 31.5 12.5 22
XVM NW 10 HL 18 ED L 12 PN 315 12 M 18 x 1,5 M 18 x 1,5 23.9 12 32.0 13.0 24
XVM NW 10 HL 22 ED L 12 PN 315 12 M 22 x 1.5 M 18 x 1,5 26.9 14 35.0 14.0 27
XVM NW 13 HL ED L 15 PN 315 15 M 18 x 1,5 M 22 x 1.5 23.9 12 32.5 13.5 24
XVM NW 13 HL 16 ED L 15 PN 315 15 M 16 x 1.5 M 22 x 1.5 21.9 12 32.0 13.0 24
XVM NW 13 HL 22 ED L 15 PN 315 15 M 22 x 1.5 M 22 x 1.5 26.9 14 35.0 14.0 27
XVM NW 16 HL ED L 18 PN 315 18 M 22 x 1.5 M 26 x 1,5 26.9 14 36.0 14.5 27
XVM NW 16 HL 18 ED L 18 PN 315 18 M 18 x 1,5 M 26 x 1,5 23.9 12 33.5 14.0 27
XVM NW 20 HL ED L 22 PN 160 22 M 26 x 1,5 M 30 x 2 31.9 16 40.0 16.5 32
XVM NW 20 HL 22 ED L 22 PN 160 22 M 22 x 1.5 M 30 x 2 26.9 14 38.0 16.5 32
XVM NW 25 HL ED L 28 PN 160 28 M 33 x 2 M 36 x 2 39.9 18 43.0 17.5 41
XVM NW 32 HL ED L 35 PN 160 35 M 42 x 2 M 45 x 2 49.9 20 48.0 17.5 50
XVM NW 40 HL ED L 42 PN 160 42 M 48 x 2 M 52 x 2 54.9 22 52.0 19.0 55
XVM NW 03 HS ED S 6 PN 630 6 M 12 x 1,5 M 14 x 1.5 16.9 12 32.0 13.0 17
XVM NW 04 HS ED S 8 PN 630 8 M 14 x 1.5 M 16 x 1.5 18.9 12 34.0 15.0 19
XVM NW 06 HS ED S 10 PN 630 10 M 16 x 1.5 M 18 x 1,5 21.9 12 34.5 15.0 22
XVM NW 08 HS ED S 12 PN 630 12 M 18 x 1,5 M 20 x 1.5 23.9 12 36.5 17.0 24
XVM NW 08 HS 22 ED S 12 PN 400 12 M 22 x 1.5 M 20 x 1.5 26.9 14 39.0 17.5 27
XVM NW 10 HS ED S 14 PN 630 14 M 20 x 1.5 M 22 x 1.5 25.9 14 41.0 19.0 27
XVM NW 13 HS 18 ED S 16 PN 400 16 M 18 x 1,5 M 24 x 1.5 23.9 12 38.5 18.0 27
XVM NW 13 HS ED S 16 PN 400 16 M 22 x 1.5 M 24 x 1.5 26.9 14 41.0 18.5 27
XVM NW 16 HS ED S 20 PN 400 20 M 27 x 2 M 30 x 2 31.9 16 47.0 20.5 32
XVM NW 20 HS ED S 25 PN 400 25 M 33 x 2 M 36 x 2 39.9 18 53.0 23.0 41
XVM NW 25 HS ED S 30 PN 400 30 M 42 x 2 M 42 x 2 49.9 20 57.0 23.5 50
XVM NW 32 HS ED S 38 PN 315 38 M 48 x 2 M 52 x 2 54.9 22 64.0 26.0 55
