XVMO

Норма:
ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма F
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

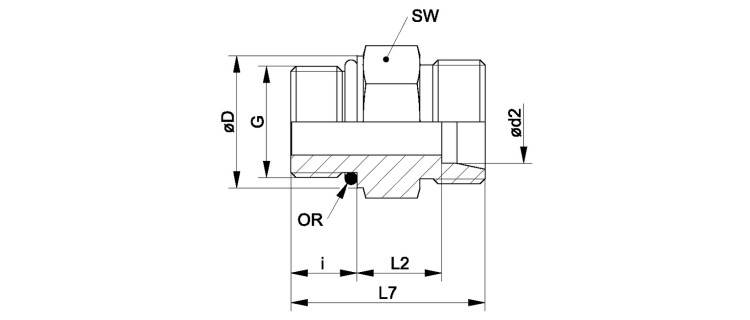

Ввертное резьбовое соединение

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d2
mm
G Ø D
mm
i
mm
L2
mm
L7
mm
SW
mm
OR
XVMO 04 LL LL 4 PN 100 4 M 8 x 1 10.8 6.5 9.5 20.0 11 6,1 x 1,6
XVMO 04 LL 10 LL 4 PN 100 4 M 10 x 1 12.8 6.5 9.5 20.0 13 8,0 x 1,5
XVMO 06 LL LL 6 PN 100 6 M 10 x 1 12.8 6.5 8.0 20.0 13 8,0 x 1,5
XVMO NW 04 HL L 6 PN 250 6 M 10 x 1 14.0 8.5 8.5 24.0 14 8,0 x 1,5
XVMO NW 06 HL L 8 PN 250 8 M 12 x 1,5 17.0 11.0 10.0 28.0 17 9,3 x 2,4
XVMO NW 08 HL L 10 PN 250 10 M 14 x 1.5 19.0 11.0 11.0 29.0 19 11,3 x 2,4
XVMO NW 10 HL L 12 PN 250 12 M 16 x 1.5 22.0 11.5 12.5 31.0 22 13,3 x 2,4
XVMO NW 10 HL 18 L 12 PN 315 12 M 18 x 1,5 24.0 12.0 12.5 31.5 24 15,3 x 2,4
XVMO NW 13 HL L 15 PN 250 15 M 18 x 1,5 24.0 12.5 13.5 33.0 24 15,3 x 2,4
XVMO NW 13 HL 22 L 15 PN 315 15 M 22 x 1.5 27.0 13.0 15.0 35.0 27 19,3 x 2,4
XVMO NW 16 HL L 18 PN 160 18 M 22 x 1.5 27.0 13.0 14.5 35.0 27 19,3 x 2,4
XVMO NW 20 HL L 22 PN 160 22 M 26 x 1,5 31.0 16.0 17.5 41.0 41 23,3 x 2,4
XVMO NW 20 HL 27 L 22 PN 160 22 M 27 x 2 32.0 16.0 16.5 40.0 32 23,6 x 2,9
XVMO NW 25 HL L 28 PN 100 28 M 33 x 2 41.0 16.0 17.5 41.0 41 29,5 x 3,0
XVMO NW 32 HL L 35 PN 100 35 M 42 x 2 50.0 16.0 17.5 44.0 50 38,0 x 3,0
XVMO NW 40 HL L 42 PN 160 42 M 48 x 2 55.0 17.5 19.0 47.5 55 44,6 x 3,0
XVMO NW 03 HS S 6 PN 630 6 M 12 x 1,5 17.0 11.0 13.0 31.0 17 9,3 x 2,4
XVMO NW 04 HS S 8 PN 630 8 M 14 x 1.5 19.0 11.0 15.0 33.0 19 11,3 x 2,4
XVMO NW 06 HS S 10 PN 630 10 M 16 x 1.5 22.0 12.5 15.0 35.0 22 13,3 x 2,4
XVMO NW 08 HS S 12 PN 630 12 M 18 x 1,5 24.0 14.0 17.0 38.5 24 15,3 x 2,4
XVMO NW 13 HS S 16 PN 400 16 M 22 x 1.5 27.0 15.0 18.5 42.0 27 19,3 x 2,4
XVMO NW 16 HS S 20 PN 400 20 M 27 x 2 32.0 18.5 20.5 19.5 32 23,5 x 3,0
XVMO NW 20 HS S 25 PN 400 25 M 33 x 2 41.0 18.5 23.0 53.5 41 29,5 x 3,0
XVMO NW 25 HS S 30 PN 250 30 M 42 x 2 50.0 19.0 23.5 56.0 50 38,0 x 3,0
XVMO NW 32 HS S 38 PN 315 38 M 48 x 2 55.0 21.5 26.0 63.5 55 46,7 x 2,8
