Sirius

VM MG

Норма:

DIN 2353,ISO 8434-1

Комплект поставки:

Штуцер с накидной гайкой и режущим кольцом

Конструкция:

прямые

Материал:

Латунь

Модель:

Ввертное резьбовое соединение

Соединение 1:

Метрическая наружная резьба, цилиндрическая

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Форма B

Форма уплотнения 2:

Внутренний конус 24°

И наши менеджеры свяжутся с Вами в ближайшее время!

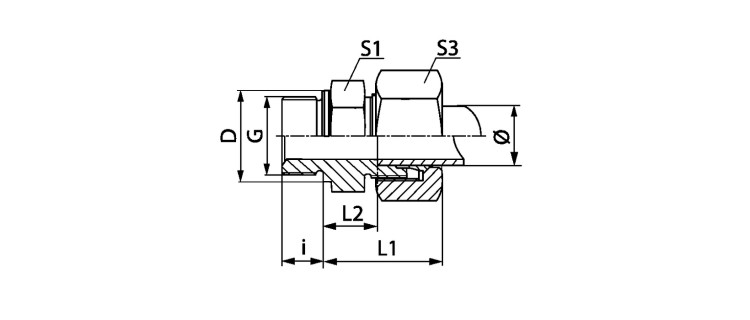

Ввертное резьбовое соединение

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	G	D mm	i mm	L1 mm	L2 mm	S1	S3
VM NW 04 HL MG	L	6	PN 200	M 10 x 1	14	8	23.0	8.5	14	14
VM NW 06 HL MG	L	8	PN 200	M 12 x 1,5	17	12	25.0	10.0	17	17
VM NW 08 HL MG	L	10	PN 200	M 14 x 1.5	19	12	26.0	11.0	19	19
VM NW 10 HL MG	L	12	PN 200	M 16 x 1.5	21	12	27.0	12.5	22	22
VM NW 13 HL MG	L	15	PN 160	M 18 x 1,5	23	12	29.0	13.5	24	27
VM NW 16 HL MG	L	18	PN 160	M 22 x 1.5	27	14	31.0	14.5	27	32
VM NW 20 HL MG	L	22	PN 100	M 26 x 1,5	31	16	33.0	16.5	32	36
VM NW 25 HL MG	L	28	PN 100	M 33 x 2	39	18	34.0	17.5	41	41
VM NW 32 HL MG	L	35	PN 100	M 42 x 2	49	20	39.0	17.5	50	50
VM NW 03 HS MG	S	6	PN 250	M 12 x 1,5	17	12	28.0	13.0	17	17
VM NW 04 HS MG	S	8	PN 250	M 14 x 1.5	19	12	30.0	15.0	19	19
VM NW 06 HS MG	S	10	PN 250	M 16 x 1.5	21	12	31.0	15.0	22	22
VM NW 10 HS MG	S	14	PN 250	M 20 x 1.5	25	14	37.0	19.0	27	27
VM NW 20 HS MG	S	25	PN 160	M 33 x 2	39	18	47.0	23.0	41	46
