XVMK VA
Норма:
DIN 3901
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
нержавеющая сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, коническая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!
Ввертное резьбовое соединение

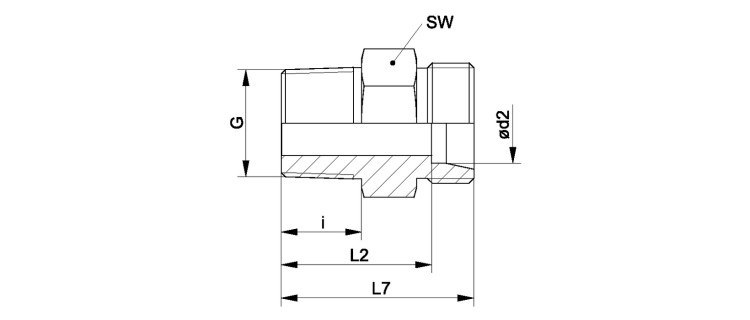

| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G | i mm |
L2 mm |
L7 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|
| XVM 04 LL 6 VA | LL | 4 | PN 100 | 4 | M 6 x 1 K | 8 | 16.0 | 20 | 9 |
| XVM 04 LL VA | LL | 4 | PN 100 | 4 | M 8 x 1 K | 8 | 16.0 | 20 | 9 |
| XVM 04 LL 10 VA | LL | 4 | PN 100 | 4 | M 10 x 1 K | 8 | 16.0 | 20 | 11 |
| XVM 06 LL 6 VA | LL | 6 | PN 100 | 6 | M 6 x 1 K | 8 | 14.5 | 20 | 11 |
| XVM 06 LL 8 VA | LL | 6 | PN 100 | 6 | M 8 x 1 K | 8 | 14.5 | 20 | 11 |
| XVM 06 LL VA | LL | 6 | PN 100 | 6 | M 10 x 1 K | 8 | 14.5 | 20 | 11 |
| XVM 08 LL 6 VA | LL | 8 | PN 100 | 8 | M 6 x 1 K | 8 | 16.5 | 22 | 12 |
| XVM 08 LL 8 VA | LL | 8 | PN 100 | 8 | M 8 x 1 K | 8 | 16.5 | 22 | 12 |
| XVM 08 LL VA | LL | 8 | PN 100 | 8 | M 10 x 1 K | 8 | 16.5 | 22 | 12 |
| XVMK NW 04 HL VA | L | 6 | PN 315 | 6 | M 10 x 1 K | 8 | 15.0 | 22 | 12 |
| XVMK NW 04 HL 12 VA | L | 6 | PN 315 | 6 | M 12 x 1.5 K | 12 | 20.0 | 27 | 14 |
| XVMK NW 06 HL VA | L | 8 | PN 315 | 8 | M 12 x 1.5 K | 12 | 20.0 | 27 | 14 |
| XVMK NW 06 HL 14 VA | L | 8 | PN 315 | 8 | M 14 x 1.5 K | 12 | 20.0 | 27 | 17 |
| XVMK NW 08 HL VA | L | 10 | PN 315 | 10 | M 14 x 1.5 K | 12 | 21.0 | 28 | 17 |
| XVMK NW 08 HL 16 VA | L | 10 | PN 315 | 10 | M 16 x 1.5 K | 12 | 21.0 | 28 | 17 |
| XVMK NW 10 HL VA | L | 12 | PN 315 | 12 | M 16 x 1.5 K | 12 | 22.0 | 29 | 19 |
| XVMK NW 10 HL 18 VA | L | 12 | PN 315 | 12 | M 18 x 1.5 K | 12 | 22.0 | 29 | 22 |
| XVMK NW 13 HL VA | L | 15 | PN 315 | 15 | M 18 x 1.5 K | 12 | 23.0 | 30 | 24 |
| XVMK NW 16 HL VA | L | 18 | PN 315 | 18 | M 22 x 1.5 K | 14 | 25.5 | 33 | 27 |
