XVMK
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, коническая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

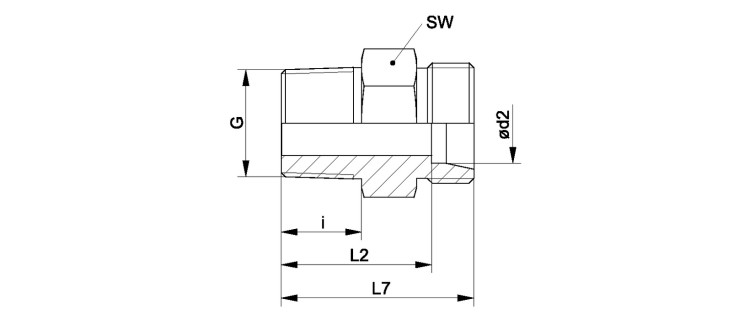

Ввертное резьбовое соединение
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G | i mm |
L2 mm |
L7 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|
| XVM 04 LL 6 | LL | 4 | PN 100 | 4 | M 6 x 1 K | 8 | 16.0 | 20 | 9 |
| XVM 04 LL | LL | 4 | PN 100 | 4 | M 8 x 1 K | 8 | 16.0 | 20 | 9 |
| XVM 04 LL 10 | LL | 4 | PN 100 | 4 | M 10 x 1 K | 8 | 16.0 | 20 | 11 |
| XVM 05 LL | LL | 5 | PN 100 | 5 | M 8 x 1 K | 8 | 14.5 | 20 | 11 |
| XVM 06 LL 6 | LL | 6 | PN 100 | 6 | M 6 x 1 K | 8 | 14.5 | 20 | 11 |
| XVM 06 LL 8 | LL | 6 | PN 100 | 6 | M 8 x 1 K | 8 | 14.5 | 20 | 11 |
| XVM 06 LL | LL | 6 | PN 100 | 6 | M 10 x 1 K | 8 | 14.5 | 20 | 11 |
| XVM 08 LL | LL | 8 | PN 100 | 8 | M 10 x 1 K | 8 | 16.5 | 22 | 12 |
| XVM 12 LL | LL | 12 | PN 100 | 12 | M 16 x 1.5 K | 12 | 21.0 | 27 | 19 |
| XVMK NW 04 HL | L | 6 | PN 315 | 6 | M 10 x 1 K | 8 | 15.0 | 22 | 12 |
| XVMK NW 06 HL | L | 8 | PN 315 | 8 | M 12 x 1.5 K | 12 | 20.0 | 27 | 14 |
| XVMK NW 08 HL | L | 10 | PN 315 | 10 | M 14 x 1.5 K | 12 | 21.0 | 28 | 17 |
| XVMK NW 10 HL | L | 12 | PN 315 | 12 | M 16 x 1.5 K | 12 | 22.0 | 29 | 19 |
| XVMK NW 13 HL | L | 15 | PN 315 | 15 | M 18 x 1.5 K | 12 | 23.0 | 30 | 24 |
| XVMK NW 16 HL | L | 18 | PN 315 | 18 | M 22 x 1.5 K | 14 | 25.5 | 33 | 27 |
| XVMK NW 20 HL | L | 22 | PN 160 | 22 | M 26 x 1.5 k | 18 | 31.5 | 39 | 32 |
| XVMK NW 25 HL | L | 28 | PN 160 | 28 | M 30 x 2 | 20 | 34.5 | 42 | 41 |
| XVMK NW 32 HL | L | 35 | PN 160 | 35 | M 42 x 2 K | 21 | 35.5 | 46 | 46 |
| XVMK NW 40 HL | L | 42 | PN 160 | 42 | M 48 x 2 K | 22 | 38.0 | 49 | 55 |
| XVMK NW 03 HS | S | 6 | PN 630 | 6 | M 12 x 1.5 K | 12 | 24.0 | 31 | 14 |
